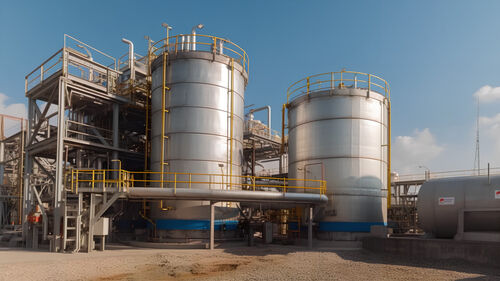

Nel processo produttivo delle grandi imprese industriali nei parchi chimici e nelle raffinerie di petrolio, le attrezzature industriali possono essere usurate durante l'uso, in particolare le condotte,Valvole e altre parti del condotto, le crepe, le lacune e altri problemi che provocano perdite di metano; nel processo di funzionamento, i lavoratori possono causare perdite di metano a causa di negligenza, negligenza, funzionamento improprio, ecc.;manutenzione impropria dell'attrezzatura, come la mancata ispezione e sostituzione regolari delle parti danneggiate, ecc.; le condotte possono subire corrosione durante un uso prolungato, in particolare le condotte che trasportano sostanze corrosive.può essere corrosa durante un uso prolungato, in particolare le condotte che trasportano sostanze corrosive, il che può portare a una riduzione dello spessore della parete della condotta, provocando così una perdita di metano.
Le imprese dovrebbero rafforzare la manutenzione e la gestione delle attrezzature, ispezionare e sostituire regolarmente le parti di vecchiamento delle attrezzature, migliorare le competenze e la consapevolezza degli operatori,e garantire che il flusso di processo sia ragionevole per ridurre il rischio di perdita di metano.
# Il programma di ispezione del metano laser #
Lo strumento di telemetria laser del metano UAV è in grado di rilevare a distanza senza contatto tracce di metano nell'aria, rilevando rapidamente i potenziali punti di fuga,e evitare efficacemente il fuoco, esplosioni e altri incidenti di sicurezza causati da perdite.
Utilizzando il principio della tecnica TDLAS di Tuneable Diode Laser Absorption Spectroscopy, i laser a diodo sintonizzabili sono in grado di emettere laser con lunghezze d'onda variabili.Questi laser sono caratterizzati da una larghezza di linea molto stretta e la loro lunghezza d'onda può essere regolato variando la corrente di iniezione. Regolando la corrente di iniezione del laser, la lunghezza d'onda del laser può essere effettuata per spazzare attraverso un intervallo specifico che comprende i picchi di assorbimento delle molecole del gas da misurare (ad es.gMentre la lunghezza d'onda del laser spazza attraverso i picchi di assorbimento delle molecole di metano, le molecole di metano assorbono l'energia dal laser.La capacità di ogni molecola di gas di assorbire la luce ad una specifica lunghezza d'onda è determinata dalla sua struttura molecolare e dal suo livello di energiaSecondo la legge di Beer-Lambert, il grado in cui una molecola di gas assorbe la luce è direttamente proporzionale alla concentrazione della molecola di gas.misurando la quantità di luce laser assorbitaLa telemetria laser del metano determina la presenza e la concentrazione di metano analizzando l'assorbimento in un campione di gas.Perché le molecole di metano assorbono selettivamente la luce laser a lunghezze d'onda specifiche, la concentrazione di metano può essere conosciuta con precisione misurando con precisione il grado di assorbimento della luce laser.
1 Piattaforma di ispezione
La piattaforma UAV combinata con il rilevatore laser di metano LC30Pro consente misure senza contatto rispetto ai sensori elettrochimici tradizionali.
Piattaforma di volo:Il vettore aereo è un drone DJI Jingwei M350 RTK. Grazie ai suoi vantaggi unici, può realizzare ispezioni ininterrotte e precise durante il giorno e la notte.Le apparecchiature di telemetria laser del metano possono realizzare un monitoraggio tridimensionale dinamico delle principali aree di interesseIn termini di dati, le coordinate GPS e l'orario di riprese sono registrate sul video e sulle foto, che sono ricche di informazioni e dati credibili, e facilitano l'archivizzazione e la ricerca forense successive.Inoltre, supporta l'adattamento di modelli a tre vie.
Telemetria laser del metano:Il rilevatore laser di metano LC30PRO è in grado di individuare rapidamente tracce di metano nell'aria, la distanza di rilevamento più lontana può raggiungere i 150 metri e non è influenzato da fattori ambientali come la temperatura,umiditàIl tempo di risposta di 25 ms garantisce che il drone possa mantenere una produzione di dati stabile e affidabile in movimento ad alta velocità.
2 Software di monitoraggio back-end
Il sistema di monitoraggio in background nel processo di ispezione può essere visualizzazione in tempo reale dello stato del drone (supporta il controllo remoto del display del terminal dell'app / del browser del PC), i dati di misurazione del metano,in caso di perdita di gasdotti, l'apparecchiatura terminale avvierà automaticamente l'allarme e registrerà i dati (ora, coordinate, concentrazione di perdite,La Commissione ha adottato un regolamento (CE) n..
(1) Visualizzazione della curva
A causa della velocità di risposta rapida del dispositivo, i dati possono essere forniti 50 volte al secondo.per favore accendi la funzione curva dati durante il volo della rotta del drone.
(2) Registrazione delle anomalie
Durante il volo di rotta, una volta rilevata una perdita di metano al di sopra della soglia, il drone scatta automaticamente foto e registra il valore di concentrazione corrente e le coordinate di latitudine/longitudine.Al termine dell'ispezione, il punto di perdita viene automaticamente indicato e l'utente può cliccare sull'icona per visualizzare informazioni dettagliate.
(3) Generare relazioni di ispezione
Supporto per generare il rapporto di ispezione, aprire il rapporto di ispezione, tutti i punti di allarme vengono visualizzati sull'interfaccia della mappa in base alle coordinate di latitudine e longitudine.,verranno visualizzati automaticamente il valore di concentrazione e il numero della foto scattata, in base ai quali è possibile verificare ulteriormente il punto di allarme,e la relazione può essere esportata e cancellata via e-mail.
