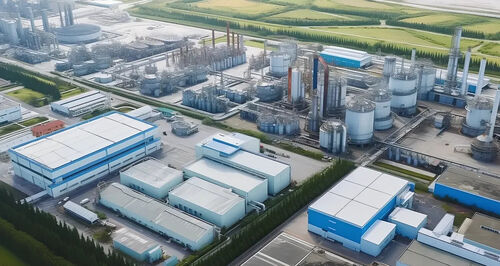

Il metano è un tipo di gas infiammabile, quando raggiunge una certa concentrazione nell'aria, è facile causare incendi, esplosioni e altri incidenti di sicurezza. Attraverso l'ispezione e il monitoraggio quotidiano di impianti e parchi chimici, i potenziali problemi di perdite possono essere individuati in tempo e possono essere adottate misure per prevenire incidenti. Con l'applicazione di nuove tecnologie come i droni e i telemetri laser per metano, l'ispezione e il monitoraggio di routine del metano sono diventati più efficienti, accurati ed economici.
Vantaggio dell'ispezione
1. Migliorare l'efficienza dell'ispezione: il telemetro laser per metano per droni può rilevare in modo rapido e accurato i pericoli per la sicurezza nell'impianto chimico, come guasti alle apparecchiature, perdite, ecc., migliorando notevolmente l'efficienza dell'ispezione e riducendo i tempi e i costi dell'ispezione manuale.
2. Ridurre i pericoli per la sicurezza: il telemetro laser per metano per droni può rilevare tempestivamente guasti alle apparecchiature, perdite e altri pericoli per la sicurezza per evitare incidenti e garantire la normale produzione e il funzionamento sicuro degli impianti/parchi chimici.
3. Ridurre il rischio per il personale: l'uso di telemetri laser per metano per droni può ridurre il rischio per il personale di entrare in aree pericolose, ridurre l'incidenza di incidenti di sicurezza e ridurre l'interferenza e l'impatto dell'ispezione manuale sul personale.
4. Monitoraggio in tempo reale: il telemetro laser per metano per droni può effettuare un monitoraggio in tempo reale, rilevare tempestivamente situazioni anomale e adottare misure appropriate per garantire la sicurezza dell'impianto/parco chimico.
Attrezzatura di ispezione
Telemetro laser per metano per droni LC30 Pro
Il telemetro laser per metano LC30 Pro è un rilevatore di metano per droni sviluppato in modo indipendente da Nanjing Yuefi Intelligent Technology, che adotta il principio TDLAS della spettroscopia di assorbimento laser a semiconduttore sintonizzabile. Rileva rapidamente tracce di gas metano nell'aria. La distanza massima di rilevamento può raggiungere i 150 metri, con alta sensibilità, alta precisione di misurazione, basso limite di rilevamento, velocità di risposta rapida e così via. Può essere utilizzato nell'ispezione di routine delle condotte di petrolio e gas, nella valutazione del rischio di emergenza, ecc.
Funzione della piattaforma software
Durante il processo di ispezione, lo stato del drone e i dati di misurazione del metano possono essere visualizzati in tempo reale. In caso di perdita dalla condotta, il dispositivo terminale allarmerà automaticamente e registrerà i dati (ora, coordinate, concentrazione della perdita e foto sul posto) in modo da generare automaticamente rapporti di ispezione nella fase successiva.
1. Pagina principale
Come mostrato nella figura sottostante, la pagina principale è divisa in tre aree: visualizzazione del modello, identificazione del dispositivo e account di accesso.
Visualizzazione del modello: Quando il telecomando è collegato al drone, l'immagine del modello corrispondente può essere visualizzata in quest'area.
Identificazione del dispositivo: Quando il dispositivo metano o la fotocamera della serie DJI H20 è collegata all'aeromobile, quest'area può visualizzare il dispositivo identificato. A causa della lenta velocità di avvio del DJI SDK, il riconoscimento del dispositivo è leggermente ritardato, si prega di attendere pazientemente la comparsa del riconoscimento del dispositivo.
Area di accesso: Solo dopo aver inserito l'account corretto, è possibile accedere alla pagina successiva dell'app. È possibile modificare la password, uscire e cambiare l'account di accesso nell'operazione account. L'interfaccia dopo l'accesso riuscito è mostrata nella figura sottostante.
2. Visualizzazione fotocamera
3. Visualizzazione mappa
Dopo che l'aeromobile entra nel percorso di volo, la casella delle informazioni sullo stato come mostrato nella figura 6 può essere visualizzata nella parte inferiore dello schermo, che include informazioni sull'aeromobile, informazioni sul percorso e informazioni sul rilevamento del metano.
Una volta rilevati dati anomali durante il volo, la posizione può essere contrassegnata a colori sulla mappa, come mostrato di seguito.
4. Funzione percorso
L'interfaccia di modifica del percorso può modificare e aggiornare il percorso, e il drone può effettuare ispezioni di volo automatiche dopo che il percorso è stato caricato.
5. Visualizzazione curva in tempo reale
La funzione di visualizzazione della curva in tempo reale come mostrato nella figura 8 può essere aperta tramite l'icona a sinistra. La finestra pop-up della visualizzazione della curva può essere trascinata in qualsiasi posizione sullo schermo a piacimento. La concentrazione massima e il valore di concentrazione in tempo reale di questo rilevamento di metano sono registrati su di essa.
6. Visualizza cronologia
È possibile aprire la tabella dei record storici mostrata nella figura tramite l'icona a sinistra, che è progettata per una posizione fissa e visualizza i dati anomali registrati nell'aeromobile. Durante il percorso di volo, una volta rilevata una perdita di gas metano che supera la soglia, il drone scatterà automaticamente foto e registrerà la concentrazione attuale, il numero di dati anomali, le coordinate di longitudine e latitudine e altre informazioni pertinenti.
È possibile fare clic sul nome dell'ora per visualizzare i record storici di diversi periodi di tempo. È inoltre possibile tenere premuto per visualizzare la casella delle operazioni per caricare i dati sul server ed eliminare i dati.
