12kW 240A Soluzione di potenza del drone legato

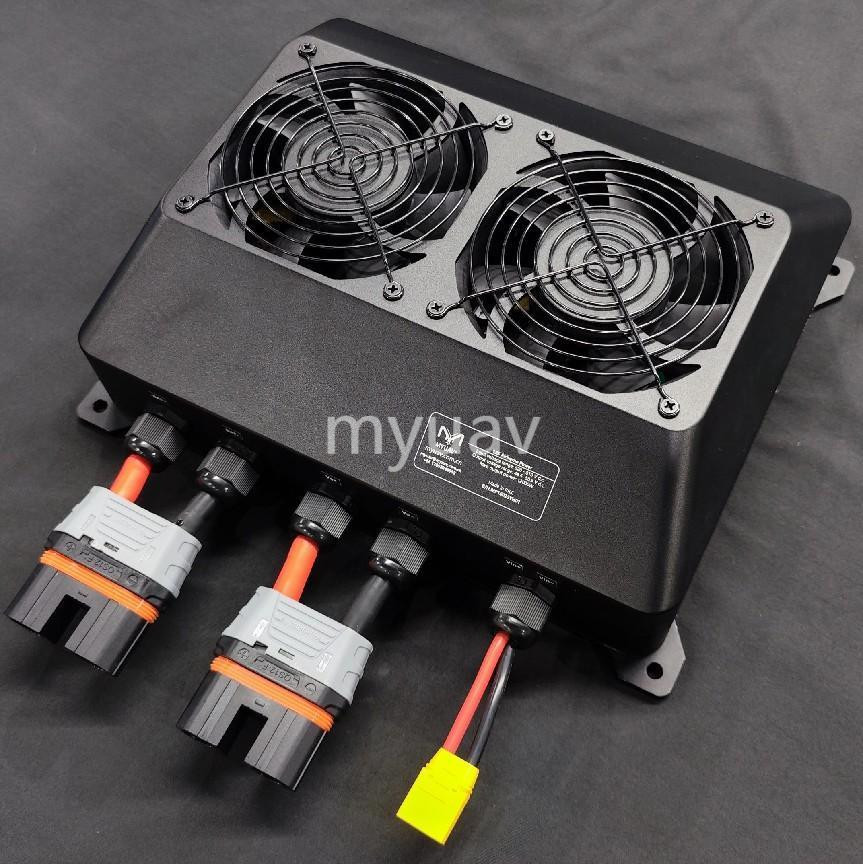

12kW di potenza del drone, 6.36kg, 31x24x11cm

Soluzione di droni legati

Sistema Modello: MJ-12K

Sistema nome: 12kw 12S Veicolo aereo senza equipaggio legato sistema

Scenario di applicazione:

1. costruzioni di ingegneria
2. Pattuglia giornaliera
3. Pattuglia speciale della polizia
4. Investigazione sulle droghe
5. Pattuglia stradale
6. Pattuglia forestale

Persona singola è in grado di completare la preparazione preliminare al decollo entro 5 minuti;

Vantaggi del piano

1. Lungo volo di resistenza

Fornendo continuamente energia al drone a terra, In volo per 24 ore

2. Metodi multipli di alimentazione

alimentatore a 380 V, alimentazione del generatore

3. Alta sicurezza

installazione di montaggio di veicoli aerei senza equipaggio, supporto plug and play per l'avvio a caldo e a freddo, commutazione senza soluzione di continuità delle batterie del corpo dopo interruzione di corrente

Configurazione del sistema

1. 6 assi/8 assi Veicolo aereo senza equipaggio pesante (fornito dal cliente)
2. 12 kW 12S alimentazione di bordo
3. 110 metri cavo
4. Sistema di droni legati stazione base

Visualizzazione del prodotto

La funzione principale del sistema di alimentazione collegato è quella di fornire potenza di volo sicura e affidabile a lungo termine per i veicoli aerei senza equipaggio, costituito da una scatola collegata e da un alimentatore di bordo.La scatola legata include un verricello retrattileLa scatola di attacco è posizionata a terra per convertire l'alimentazione CA fornita dal generatore o dalla rete in corrente continua ad alta tensione,che è trasmessa all'alimentazione di bordo attraverso cavi collegatiL'alimentatore di bordo è installato sul drone e converte l'energia CC ad alta tensione in corrente CC a bassa tensione da utilizzare dal drone.Il cavo legato segue la salita e la discesa del drone e sincronizza automaticamente il recupero e il rilascio, che trasmettono energia elettrica e segnali.

Diagramma elettrico del sistema di alimentazione dell'ormeggio

Questo prodotto è principalmente abbinato a veicoli aerei senza equipaggio a più rotori per fornire un'alimentazione stabile e affidabile.ma risolve anche gli svantaggi dello schema di alimentazione a rete instabile ampiamente utilizzatoPuò effettivamente realizzare operazioni di volo continue di lunga durata di veicoli aerei senza pilota.I veicoli aerei senza equipaggio possono raggiungere diversi scenari di applicazione montando carichi utili di missione diversi, e possono trasferire obiettivi di localizzazione con tutti i dispositivi mobili come persone, veicoli, navi, ecc. Sono utilizzati principalmente nell'illuminazione ad alta quota, videovigilanza,salvataggio di emergenza e soccorso in caso di catastrofe, e campi di comunicazione di emergenza.

Caratteristiche principali

1. Il sistema conserva solo l'interruttore di ingresso, l'interruttore ad alta tensione e un forte pulsante di ritiro, con un semplice funzionamento e controllo e può essere rapidamente dispiegato.il drone può essere operato senza intervento umano. Gli utenti hanno solo bisogno di operare il drone, il che può migliorare notevolmente l'efficienza e la sicurezza del lavoro;
2. Integrazione del prodotto, elevata densità di potenza, design di alta affidabilità, miniaturizzazione, design leggero, modulare e intelligente, facile da spostare e trasportare, risoluzione dei problemi e manutenzione,garantire in modo significativo i requisiti pertinenti per l'uso in vari ambienti e occasioni;
3. Il sistema di controllo ha potenti funzioni di elaborazione dei dati, funzioni di comunicazione, funzioni di orologio sincrono e di memorizzazione della memoria, protezione completa e funzioni di allarme,riconoscimento automatico del programma, controllo intelligente e funzioni di risoluzione dei problemi e di auto-recupero.

Usare display

Parametri dettagliati

• Fornitore di alimentazione dedicato a bordo

• Stazione base collegata

Caratteristiche di sicurezza

• Resistenza dielettrica

1. Sezione di tenuta: ≥ 3000 V DC, ingresso-uscita, mantenuta per 1 minuto, senza fenomeni di guasto o arco;
2. Fornitura di alimentazione in aria: ≥ 3000 V DC, ingresso-uscita, mantenuta per 1 minuto, senza guasti o fenomeni di arco;
3. Cavo legato: ≥ 3500 V DC, strato di isolamento, mantenuto per 1 minuto, senza guasti o fenomeni di arco.

• resistenza all'isolamento

1. Box di ritenzione: ≥ 100M Ω, @ 20 °C in condizioni atmosferiche normali;
2. Fornitura di alimentazione aerea: ≥ 100 M Ω, @ 20 °C in condizioni atmosferiche normali;
3. Cable legato: ≥ 500M Ω, @ 20 °C in condizioni atmosferiche normali.

• La progettazione di separazione di corrente forte e debole riduce efficacemente le interferenze di corrente debole e migliora la sicurezza del prodotto.
• Il sistema è affidabilmente messa a terra e il corpo della scatola di ormeggio è a terra.
• Funzione di riserva di sicurezza: quando il filo è avvolto fino alla lunghezza riservata per la sicurezza, il sistema smette di avvolgersi per evitare di tirare l'apparecchio, che può essere regolato.

Caratteristiche di sicurezza

• Resistenza dielettrica

1. Sezione di tenuta: ≥ 3000 V DC, ingresso-uscita, mantenuta per 1 minuto, senza fenomeni di guasto o arco;
2. Fornitura di alimentazione in aria: ≥ 3000 V DC, ingresso-uscita, mantenuta per 1 minuto, senza guasti o fenomeni di arco;
3. Cavo legato: ≥ 3500 V DC, strato di isolamento, mantenuto per 1 minuto, senza guasti o fenomeni di arco.

• resistenza all'isolamento

1. Box di ritenzione: ≥ 100M Ω, @ 20 °C in condizioni atmosferiche normali;
2. Fornitura di alimentazione aerea: ≥ 100 M Ω, @ 20 °C in condizioni atmosferiche normali;
3. Cable legato: ≥ 500M Ω, @ 20 °C in condizioni atmosferiche normali.

• La progettazione di separazione di corrente forte e debole riduce efficacemente le interferenze di corrente debole e migliora la sicurezza del prodotto.
• Il sistema è affidabilmente messa a terra e il corpo della scatola di ormeggio è a terra.
• Funzione di riserva di sicurezza: quando il filo è avvolto fino alla lunghezza riservata per la sicurezza, il sistema smette di avvolgersi per evitare di tirare l'apparecchio, che può essere regolato.
