Sistema di alimentazione del MYUAV Sistema di droni a catena

Sistema di alimentazione del MYUAV Sistema di droni a catena

1.Caratteristiche tipiche
1) Leggera e portatile: piccole dimensioni, peso leggero, staffa di trazione di supporto o portatile, facile da trasportare e rapido dispiegamento;

2)Semplice funzionamento: dopo aver attivato la connessione, non è necessario azionare l'UAV durante il decollo e l'atterraggio, basta azionare l'UAV;

3) Potente: funzione completa di protezione dell'input e dell'output, memorizzazione dei registri di funzionamento e di guasto, supporto alla comunicazione cablata e alla sincronizzazione del telefono cellulare;

4)Ritrazione automatica: regolazione adattabile e ripiego automatico, raccolta e disposizione dei cavi in base alla portata e alla velocità dell'aeromobile, senza intervento umano;

5) Stabilizzazione della tensione costante: l'alimentazione aerea ha una vasta gamma di ingressi e di uscite di stabilizzazione della tensione costante.

2.Drone adattivo
E' abbinato con gli UAV corrispondenti per formare un sistema di droni collegati.
1) altezza di volo di supporto: 120~220m (lunghezza del cavo: 220m, lunghezza di sicurezza riservata);
2) Peso al decollo di supporto: 30 ~ 55 kg (l'efficienza di forza degli UAV è diversa, questi dati sono solo di riferimento).

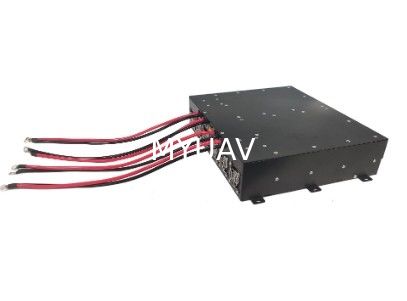

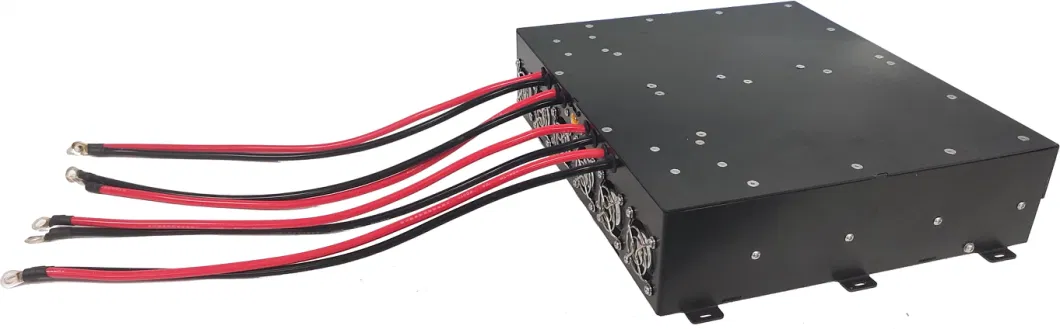

3.Modulo aereo(alimentazione di bordo)


1) Voltaggio di ingresso: 580-810Vdc, di ampio raggio, di uscita a tensione costante;
2) tensione di uscita: 50 ± 0,5 Vdc, supportando la personalizzazione della tensione di uscita;
3) Potenza di uscita: 12000W (potenza nominale a lungo termine), 15000W (valore di picco ≤ 30 s);

4) Funzione di protezione
A. Protezione da sovra- e sotto-tensione d'ingresso: protezione contro la disattivazione, eliminazione dei guasti e auto-ripresa;
B. Protezione contro la sovra corrente di uscita: protezione contro la caduta di corrente costante, eliminazione dei guasti e recupero automatico;
C. Protezione da cortocircuito di uscita: funzione di limitazione della corrente di uscita, eliminazione dei guasti e recupero automatico;
D. Protezione contro la sovra-temperatura di uscita: la temperatura del guscio è di 95 ± 2,5 oC e dopo il raffreddamento e l'autorecupero;
E. Protezione da sovratensione di uscita: spegnimento e blocco automatici, riavvio e accensione per il recupero;

5) Funzione di comunicazione: comunicazione CAN, segnalazione di tensione, corrente, temperatura e altri dati e status;
6) Metodo di installazione: serbatoio di installazione riservato e fissato con viti;
7) modalità di dissipazione del calore: ventilatore integrato per la dissipazione del calore attivo, refrigerazione forzata con condotto d'aria riservato;
8) Interfaccia: input XT60, output XT90, supporto alla personalizzazione dell'interfaccia;
9) Dimensione: 295*254*71 ± 0,5 mm (esclusi il guinzaglio di montaggio e l'interfaccia);
10) Peso: 4,5 ± 0,1 kg (esclusi i connettori esterni e i fili).


4.TEtere ccapace


1) Materiale: filo di rame arginato a più fili, strato isolante fluoroplastico composito, unità di fibra ottica strettamente avvolta, guaina di copolimero resistente alle alte temperature,Fibra di treccia di grado aeronautico ad alto modulo di trazione;
2) Corrente di lavoro: 15~20A;
3) Resistenza a corrente continua: 2,5 ± 0,2 Ω, ciclo di 100 m @ 20 oC,
4) Resistenza alla trazione: ≥ 200 kg, resistenza al ritiro e al rilascio ripetuti ≥ 1000 volte;
5) Resistenza isolante: ≥ 3000 Vdc, senza rottura per 1 minuto;
6) lunghezza di ormeggio: 220 ± 2 m;
7) Comunicazione in fibra ottica: 1 fibra ottica è personalizzata con connettore FC (opzionale);
8) Diametro esterno: 4,5 ± 0,2 mm;
9) Peso: 46 ± 0,5 g/m.

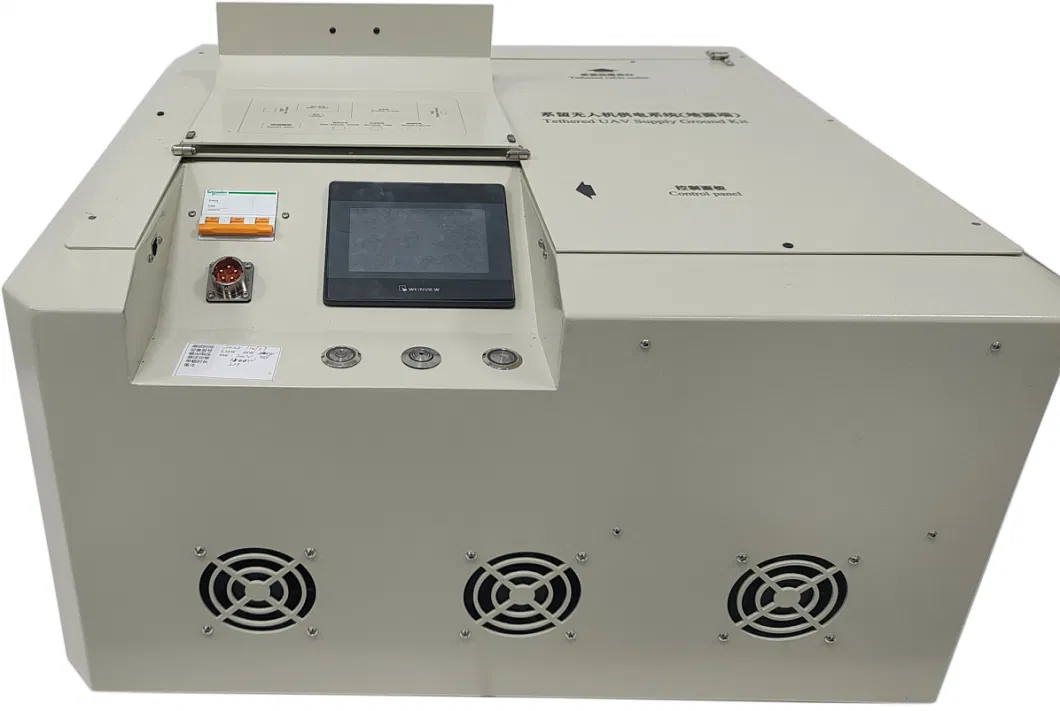

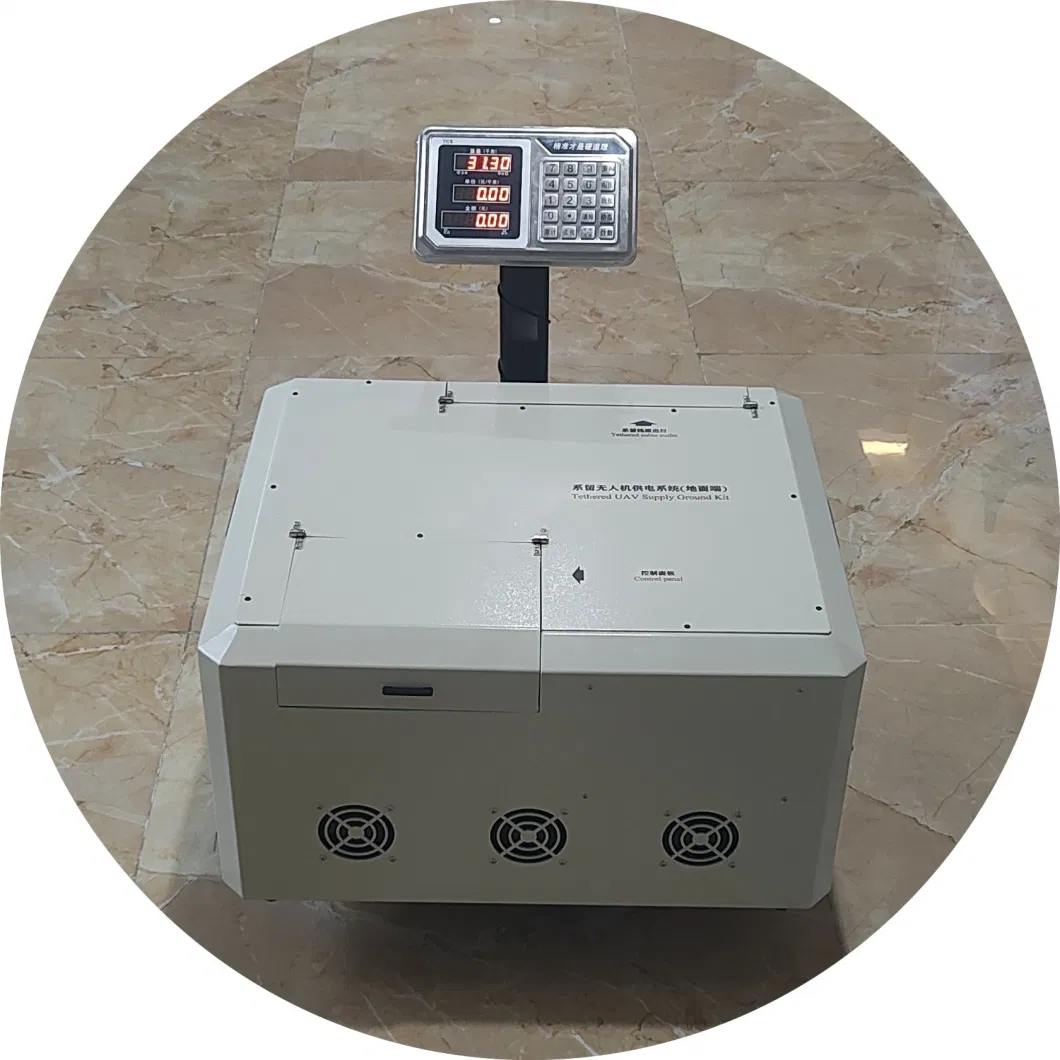

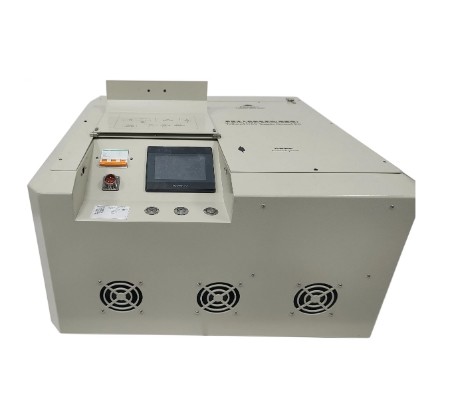

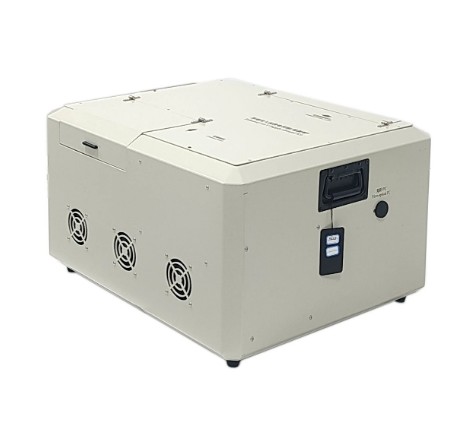

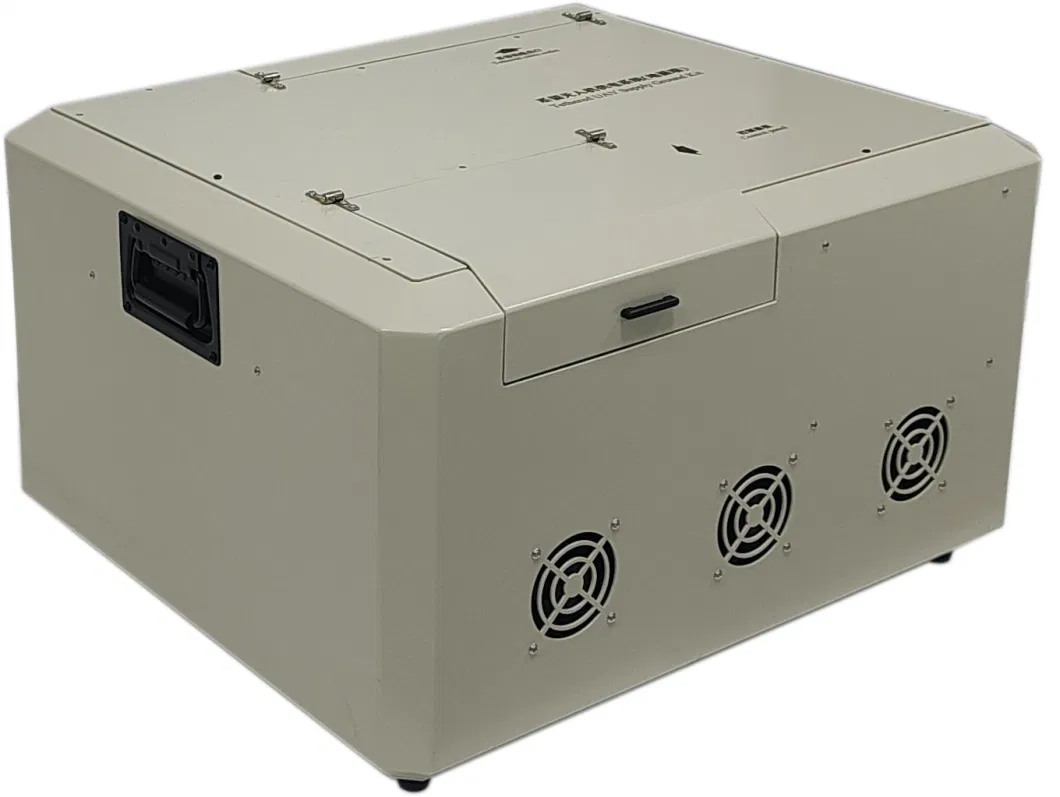

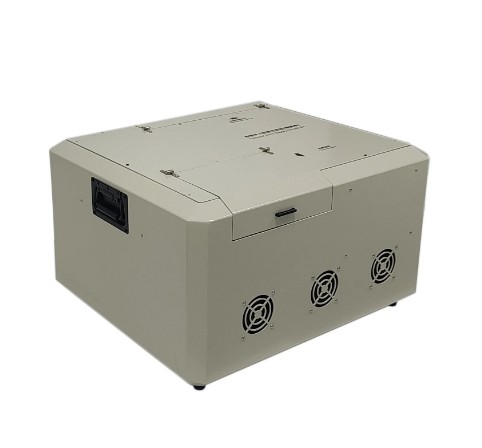

5.Terrenomodulo(collegamentocasella)


1) Tensione di ingresso: 270~490Vac trifase, 50/60Hz;
2) Voltaggio di uscita: 400~750Vdc regolabile, 750Vdc predefinito di fabbrica;
3) Potenza di uscita: 20000W;

4) Funzione di protezione
A. Protezione da sovra- e sotto-tensione d'ingresso: protezione contro la disattivazione, eliminazione dei guasti e auto-ripresa;
B. Protezione contro la sovra corrente di uscita: protezione contro la caduta di corrente costante, eliminazione dei guasti e recupero automatico;
C. Protezione da cortocircuito di uscita: funzione di limitazione della corrente di uscita, eliminazione dei guasti e recupero automatico;
D. Protezione contro la sovra-temperatura di uscita: la temperatura della conchiglia è di 95 ± 2,5 oC e il raffreddamento è di auto-recupero;
E. Protezione da sovratensione di uscita: spegnimento e blocco automatici, riavvio e accensione per il recupero;

5) Visualizzazione dei dati: schermo touchscreen da 4,3 pollici che visualizza corrente, tensione, temperatura, lunghezza della bobina del cavo, registrazione del funzionamento, registrazione dei guasti e altri dati;
6) Funzione di allarme: quando il sistema presenta guasti, lo schermo visualizzerà le informazioni sul guasto e la luce di avvertimento del guasto lampeggerà di rosso e suonerà;
7) Funzione di comunicazione: interfaccia di rete riservata, comunicazione Modbus tcp, supporto alla comunicazione cablata e al display di sincronizzazione del telefono cellulare;
8) velocità massima di entrata e uscita del cavo: 0~2 m/s, 10 marce regolabili;
9) Tensione di ingresso e di uscita del rullo del cavo: la tensione di ingresso e di uscita del rullo del cavo è suddivisa in 10 ingranaggi regolabili;
10) Modalità di lavoro: ripiego passivo, ripiego attivo, sistemazione automatica del filo, e può premere il pulsante di ripiego forzato nel cavo di riposo;
11) Trasporto: supporto della barra di trazione e trasporto portatile a mano;
12) Interfaccia: presa di ingresso 3 core per l'aviazione, porta FC in fibra ottica (facoltativo), porta di rete di comunicazione, porta LAN, tipo-c;
13) Buttoni e interruttori: pulsante di uscita ad alta tensione, bobina del cavo in pulsante forzato, interruttore di ingresso CA, lampada di allarme;
14) Dimensione: 645*550*350 ± 0,5 mm;
15) Peso: 40 ± 0,5 kg (compreso il cavo legato).

Domande frequenti

1. **D: Qual è la centrale elettrica collegata del MYUAV? **.
**R:** La centrale elettrica collegata del MYUAV è una soluzione innovativa di generazione di energia ad alta quota che utilizza la tecnologia dei droni collegati per collegare un grande drone a una fonte di energia terrestre.Il drone porta una piccola turbina eolica o un pannello solare per volare in alto nel cielo, utilizzando risorse di vento o luce solare ad alta quota per generare elettricità, e poi rimanda l'energia a terra tramite cavi collegati.

2. **D: Come funziona la centrale elettrica collegata al MYUAV? **.
**A:** Il principio di funzionamento consiste principalmente nell'utilizzare il drone come piattaforma per elevarlo all'altezza che le tradizionali turbine eoliche non possono raggiungere, dove la velocità del vento è più stabile e forte,migliorando così l'efficienza della produzione di energiaL'UAV riceve una fornitura costante di energia elettrica attraverso cavi ad alta resistenza collegati al suolo per mantenere il volo dell'UAV e il funzionamento delle apparecchiature di generazione di energia.

3. **D: Quanto è efficiente la centrale elettrica collegata al MYUAV? **.
**A:** Poiché i dati effettivi dipendono dal modello specifico di UAV e dalla configurazione dell'apparecchiatura di generazione di energia,Il MYUAV potrebbe aver aumentato la produzione di energia per unità di superficie attraverso l'uso efficiente delle risorse eoliche o solariRispetto alle tradizionali centrali elettriche terrestri, l'energia eolica o solare ad alta quota ha un potenziale di generazione di energia superiore per unità di superficie.Ma i dati esatti sull'efficienza devono riferirsi agli indicatori di prestazione del prodotto forniti dalla società MYUAV..

4. **D: In quale ambiente possono funzionare le centrali elettriche collegate al MYUAV? **
**A:** Le centrali elettriche collegate del MYUAV dovrebbero essere in grado di funzionare in condizioni meteorologiche sicure, ad esempio evitando condizioni meteorologiche estreme,assicurando la sicurezza e la stabilità dei cavi legatiLe condizioni specifiche dell'ambiente operativo devono essere consultate con il MYUAV per ottenere norme dettagliate prima dell'acquisto.

5. **D: Come recuperare e mantenere gli UAV legati? **.
**A:** Il MYUAV può essere dotato di un sistema di recupero automatico o semiautomatico per atterrare in sicurezza e recuperare il UAV equipaggiato, se necessario,durante l'esecuzione di controlli di manutenzione regolari delle apparecchiature di generazione di energia sul droneIl processo di manutenzione può comprendere l'ispezione dell'integrità e la riparazione del corpo del drone, del sistema di alimentazione, delle apparecchiature di generazione di energia e dei cavi collegati.

Anche in questo caso le informazioni di cui sopra si basano sull'applicazione generale della tecnologia dei droni collegati.per favore contatta direttamente l'azienda per le ultime e più accurate descrizioni dei prodotti, parametri di prestazione e supporto al servizio.
