Sistema di alimentazione per cavi MYUAV utilizzato per UAV e 4 rotori droni di polizia

MYUAV Cable sistema di alimentazione utilizzato per UAV e 4 rotori drone Le forze dell'ordine


Applicazione

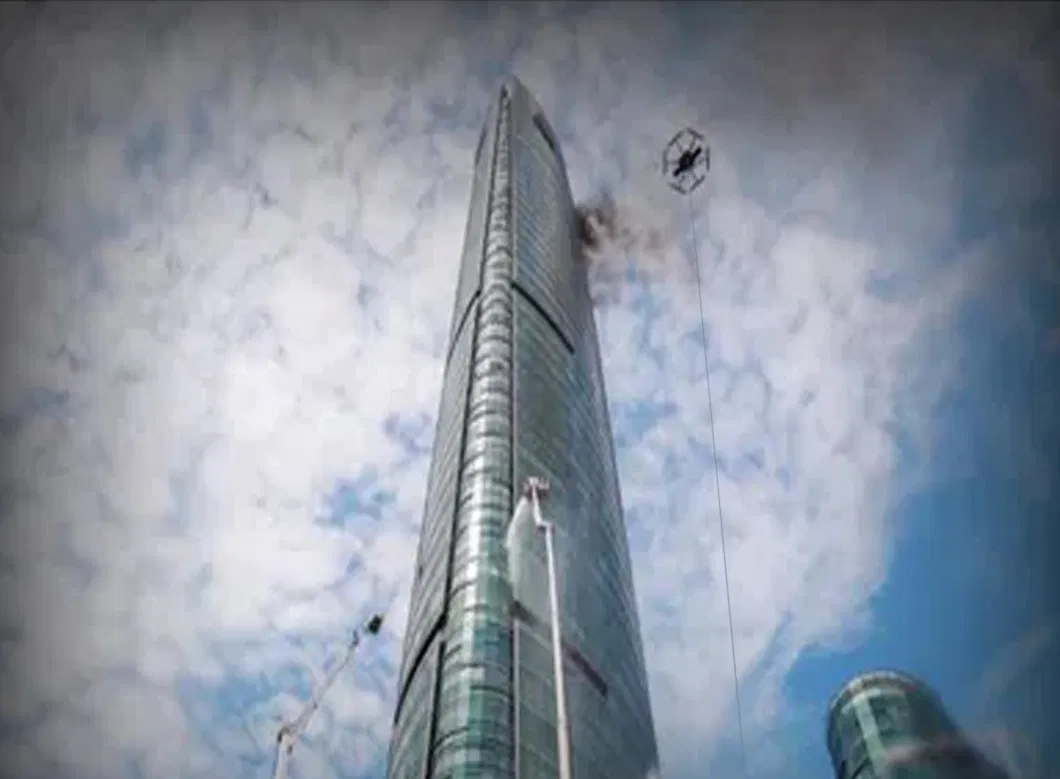

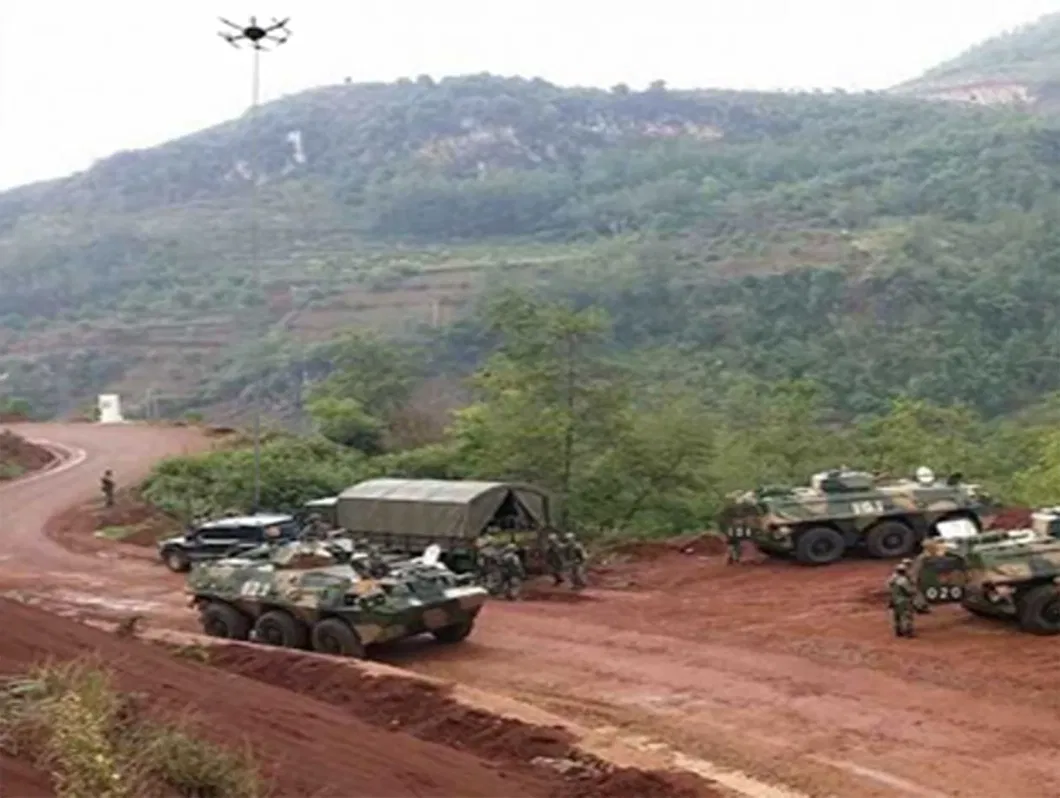

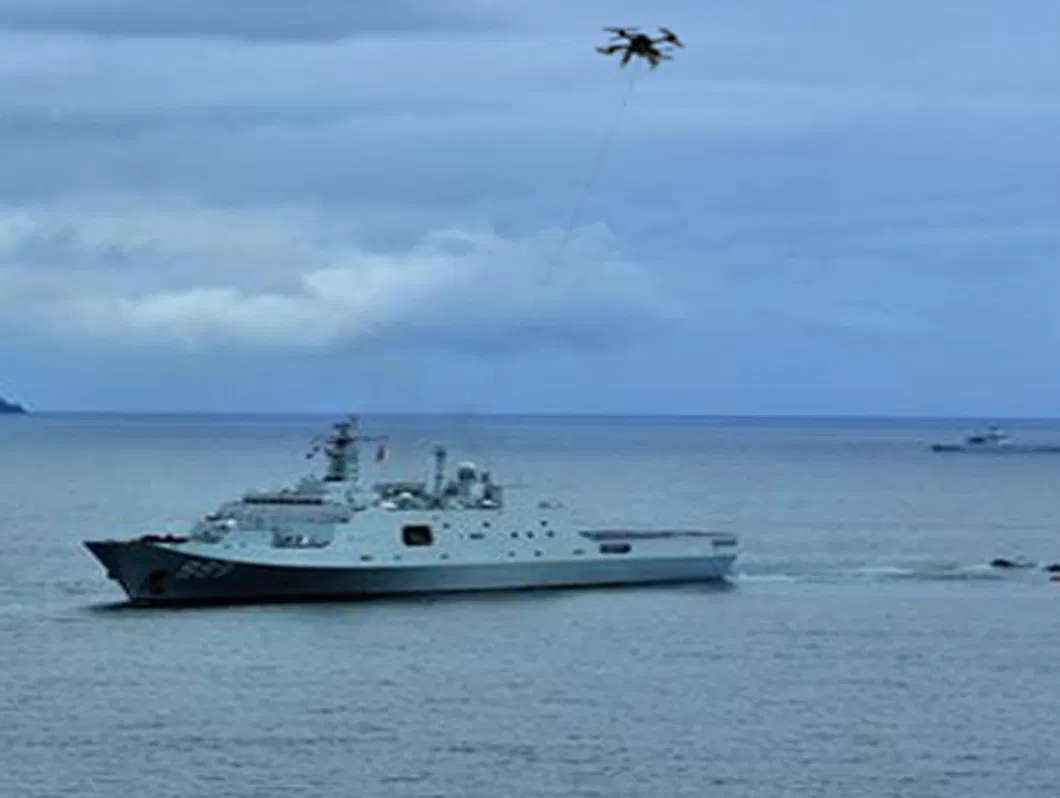

Applicazione della legge, monitoraggio, ricognizione, indagine

1.Caratteristiche tipiche
Peso leggero e portatile: piccolo di dimensioni 645*550*350mm e peso leggero di 36KGs, supporta lo scorrimento o la portabilità, facile da trasportare e rapido dispiegamento in 2 minuti

Semplice funzionamento: dopo che il collegamento è alimentato da un sistema di bobine azionate, l'intero processo di decollo e atterraggio del volo UAV non richiede l'uso della scatola di attacco,Concentrati sull'operazione di volo.;

Multifunzionale: funzione completa di protezione dell'input e dell'output (auto-recupero), gestione e archiviazione delle registrazioni di guasti, supporto per la comunicazione via cavo e visualizzazione e controllo mobile.

Cavo automatico a rullo dentro e fuori mentre con drone prendere e atterrare: può regolare in modo adattivo e rilasciare automaticamente, rullo dentro, e posare cavi in base al sollevamento, velocità, e altri stati del drone,senza intervento umano.

regolazione della tensione costante: l'alimentazione di bordo ha un'ampia gamma di input e di output di regolazione della tensione costante,e la capacità della batteria di riserva può soddisfare il tempo di atterraggio sicuro del drone.

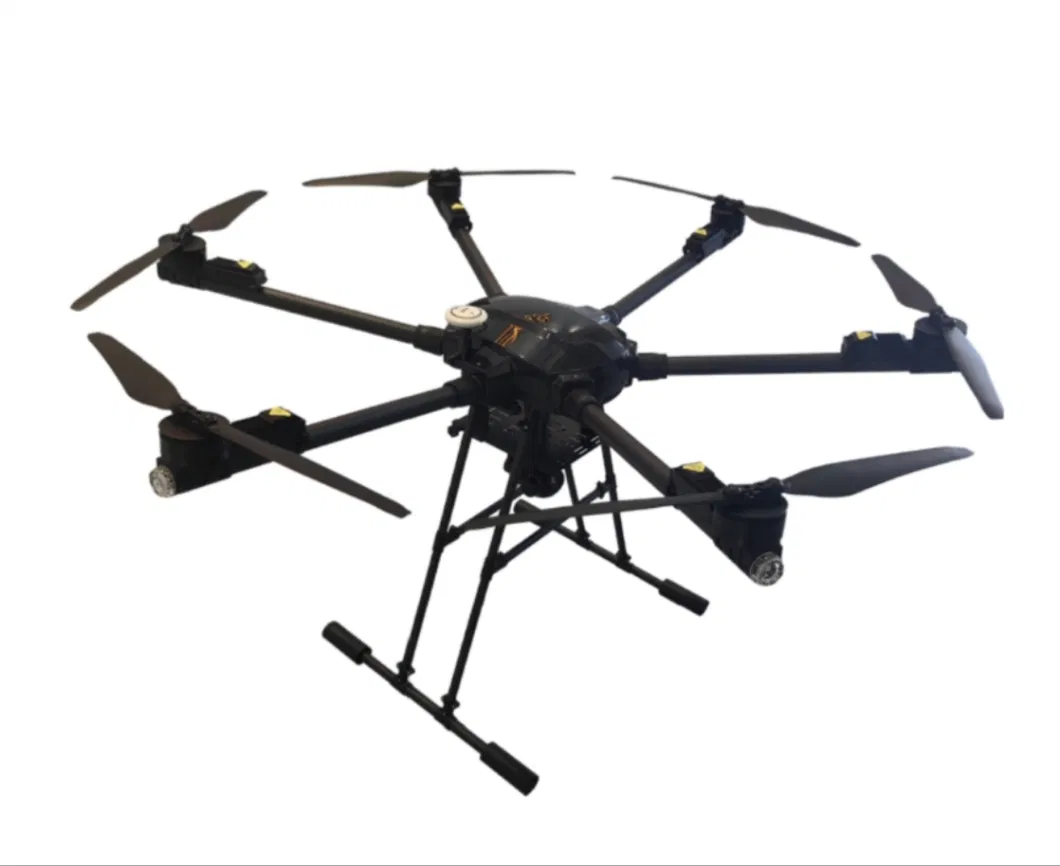

2.Drone adattivo
Utilizzato in combinazione con i corrispondenti droni per formare un sistema di droni collegati
Altitudine di volo di supporto: 120-200 m (cavo legato 220 m, lunghezza di sicurezza riservata)
Peso massimo al decollo di supporto: 30~55 kg (l'efficienza energetica dei droni varia, i parametri sono solo di riferimento)

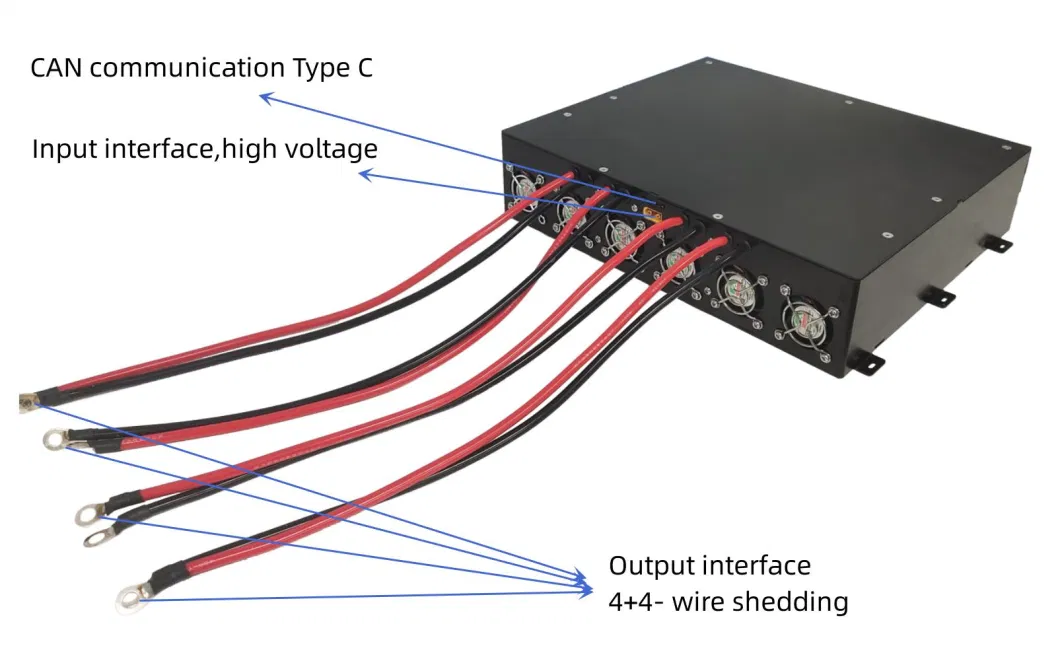

3.Modulo di aria a propulsione(alimentazione di bordo)

1) Voltaggio di ingresso: ingresso nell'ampia gamma di 580-810 Vdc, tensione di uscita costante;
2) Tensione di uscita: 50 ± 0,5 Vdc, supportando tensione di uscita personalizzata;
3) Potenza di uscita: 12000W (potenza nominale a lungo termine), 15000W (valore di picco ≤ 30 s);

4) Funzione di protezione
a. Protezione contro sovratensione e sottotensione d'ingresso: protezione contro l'arresto, eliminazione dei guasti e recupero automatico;
b. protezione contro la sovra corrente di uscita: protezione contro la caduta di corrente costante, eliminazione dei guasti e auto-recupero;
c. Protezione contro cortocircuito di uscita: limitazione della corrente di uscita, eliminazione dei guasti e auto-recupero;
d. Protezione contro le sovratemperature di uscita: la temperatura della conchiglia è di 95 ± 2,5 oC, e dopo il raffreddamento è spenta e si autorecupera;
e. protezione da sovratensione di uscita: spegnimento e blocco automatici, riavvio e ripristino dell'alimentazione;

5) Funzione di comunicazione: comunicazione CAN, segnalazione di tensione, corrente, temperatura e altri dati e status;
6) Metodo di installazione: riserva delle orecchie di installazione e fissazione con viti;
7) Metodo di dissipazione del calore: ventilatore integrato per la dissipazione attiva del calore, condotto d'aria riservato per il raffreddamento forzato;
8) Interfaccia: input XT60, outputXT90 ola separazione dei fili, la personalizzazione dell'interfaccia di supporto;
9) Dimensione: 295*254*71 ± 0,5 mm (escluse le orecchie e le interfacce di installazione);
10) Peso: 4,5 ± 0,1 kg (esclusi i connettori e i fili esterni);

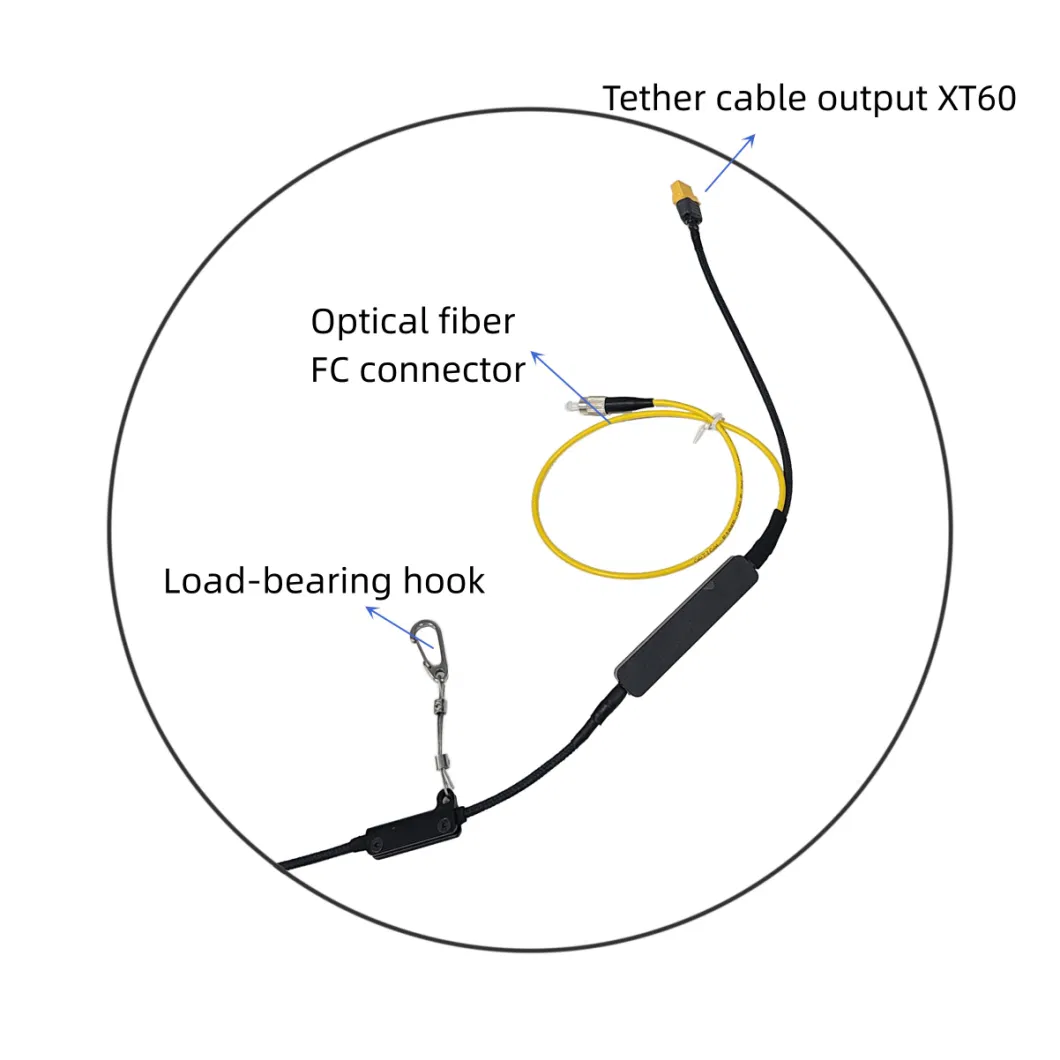

4.Tether ccapace

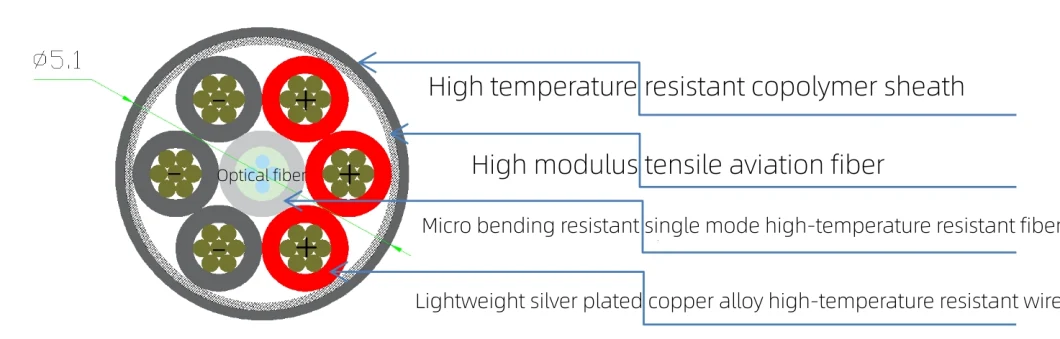

1) Materiale: filo di rame placcato d'argento a più strati, strato isolante fluoroplastico composito, unità in fibra ottica strettamente avvolta, guaina di copolimero resistente alle alte temperature,strato tessuto di fibre di grado aeronautico ad alto modulo di trazione;
2) Corrente di lavoro: 15-20A;
3) Resistenza a corrente continua: 2,5 ± 0,2 Ω, ciclo di 100 m @ 20 oC,
4) Resistenza alla trazione: ≥ 150 kg, resistente a ripetuti ritratti e tempi di rilascio ≥ 1000 volte;
5) Resistenza isolante: ≥ 3000Vdc, senza guasti per 1 minuto;
6) Lunghezza del cavo: 220 ± 2 m (supporta lunghezze di cavo personalizzate da 160 a 330 m);
7) Comunicazione in fibra ottica: la configurazione standard non include fibre ottiche e 1-2 fibre ottiche sono opzionali;
8) Diametro esterno: 4,9 ± 0,2 mm;
9) Peso: 29 ± 0,5 g/m.

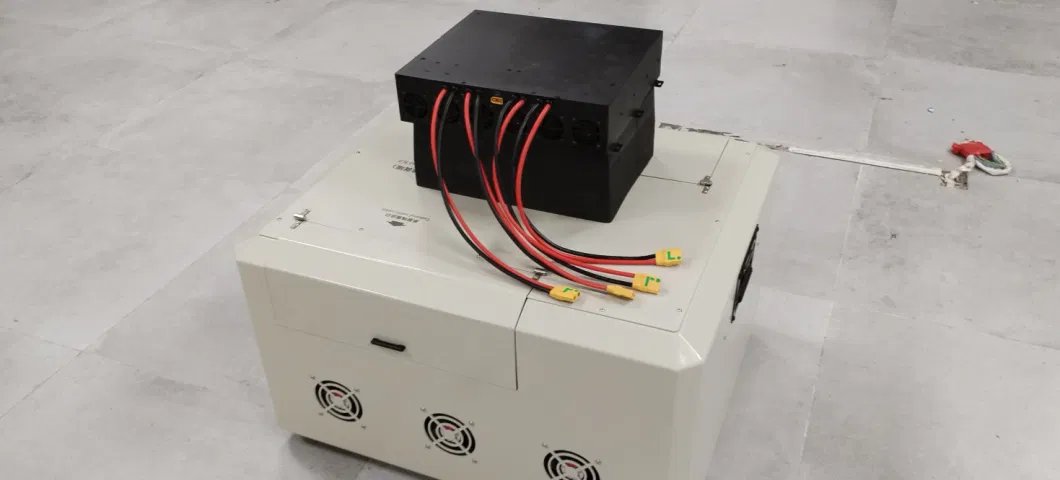

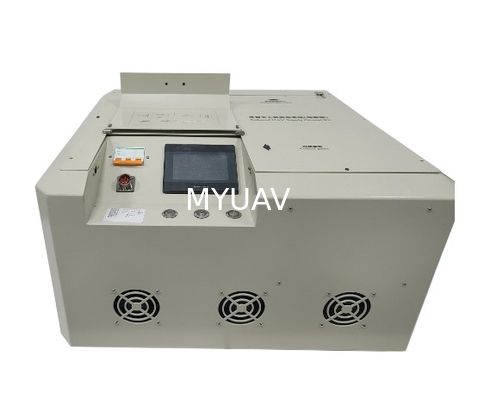

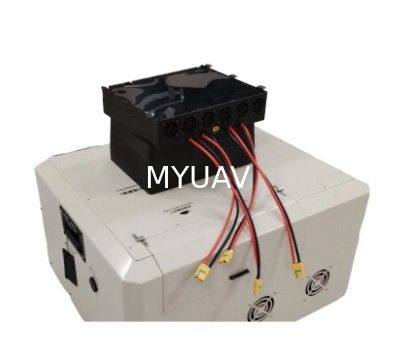

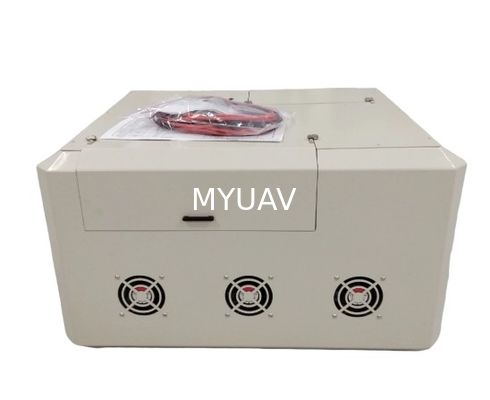

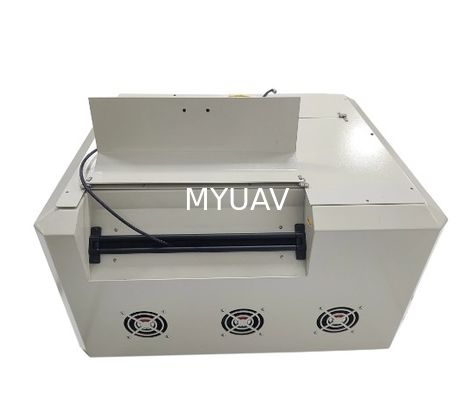

5. Sistema di bobine azionate

1) Voltaggio di ingresso: 260-530Vac (3 fasi, alimentazione interna/generatore).
2) Voltaggio di uscita: 400~750Vdc regolabile, 750Vdc predefinito di fabbrica;
3) Potenza di uscita: 20000W;


4) Funzione di protezione:
A. Protezione da sovra- e sotto-tensione d'ingresso: protezione contro la disattivazione, eliminazione dei guasti e auto-ripresa;
B. Protezione contro la sovra corrente di uscita: protezione contro la caduta di corrente costante, eliminazione dei guasti e recupero automatico;
C. Protezione da cortocircuito di uscita: funzione di limitazione della corrente di uscita, eliminazione dei guasti e recupero automatico;
D. Protezione contro la sovra-temperatura di uscita: la temperatura del guscio è di 95 ± 2,5 oC e, dopo il raffreddamento, è di auto-recupero;
E. Protezione da sovratensione di uscita: spegnimento e blocco automatici, riavvio e accensione per il recupero;

5) Visualizzazione dei dati: schermo touchscreen da 4,3 pollici che visualizza corrente, tensione, temperatura, lunghezza del cavo, registrazione di funzionamento, registrazione dei guasti e altri dati;
6) Funzione di allarme: in caso di guasto del sistema, lo schermo di visualizzazione si scorre per visualizzare le informazioni sul guasto e la luce di avvertimento del guasto lampeggia di rosso e fa un bip;
7) Funzione di comunicazione: comunicazione Modbus TCP (prodotto standard non ha interfaccia aperta), supportando la comunicazione cablata e il display sincrono del telefono cellulare
8) Velocità di ritiro: 0~2 m/s, regolabile a 10 marce;
9) Ripresa e rilascio della tensione: la tensione di ripresa e rilascio è suddivisa in 10 marce regolabili;
10) Modalità di lavoro: cavo a rullo passivo, rullo attivo nel cavo, avvolgimento automatico del cavo a corda e rullo forzato con pulsante;
11) Trasporto portatile: può essere trasportato o spostato in un'auto, opzionale con componenti a trazione e rulli.
12) Interfaccia: presa per l'aviazione a cinque nuclei, porta FC in fibra ottica (facoltativo), porta di rete di comunicazione, tipo-c;
13) Buttoni e interruttori: pulsante di uscita ad alta tensione, bobina del cavo in pulsante forzato, interruttore di ingresso CA, lampada di allarme;
14) Comunicazione in fibra ottica: le configurazioni standard non includono fibre ottiche e possono essere dotate di uno o più cavi compositi ottici optoelettronici.
15) Dimensione: 645*550*350 mm (stato di conservazione).
16) Peso: 40 kg (esclusi i componenti opzionali)
17) Temperatura di lavoro: -25°C - 55°C.
18) Altitudine: 3000 m.

Domande frequenti

1. **D: Qual è la centrale elettrica collegata del MYUAV? **.
**R:** La centrale elettrica collegata del MYUAV è una soluzione innovativa di generazione di energia ad alta quota che utilizza la tecnologia dei droni collegati per collegare un grande drone a una fonte di energia terrestre.Il drone porta una piccola turbina eolica o un pannello solare per volare in alto nel cielo, utilizzando risorse di vento o luce solare ad alta quota per generare elettricità, e poi rimanda l'energia a terra tramite cavi collegati.

2. **D: Come funziona la centrale elettrica collegata al MYUAV? **.
**A:** Il principio di funzionamento consiste principalmente nell'utilizzare il drone come piattaforma per elevarlo all'altezza che le tradizionali turbine eoliche non possono raggiungere, dove la velocità del vento è più stabile e forte,migliorando così l'efficienza della produzione di energiaL'UAV riceve una fornitura costante di energia elettrica attraverso cavi ad alta resistenza collegati al suolo per mantenere il volo dell'UAV e il funzionamento delle apparecchiature di generazione di energia.

3. **D: Quanto è efficiente la centrale elettrica collegata al MYUAV? **.
**A:** Poiché i dati effettivi dipendono dal modello specifico di UAV e dalla configurazione dell'apparecchiatura di generazione di energia,Il MYUAV potrebbe aver aumentato la produzione di energia per unità di superficie attraverso l'uso efficiente delle risorse eoliche o solariRispetto alle tradizionali centrali elettriche terrestri, l'energia eolica o solare ad alta quota ha un potenziale di generazione di energia superiore per unità di superficie.Ma i dati esatti sull'efficienza devono riferirsi agli indicatori di prestazione del prodotto forniti dalla società MYUAV..

4. **D: In quale ambiente possono funzionare le centrali elettriche collegate al MYUAV? **
**A:** Le centrali elettriche collegate del MYUAV dovrebbero essere in grado di funzionare in condizioni meteorologiche sicure, ad esempio evitando condizioni meteorologiche estreme,assicurando la sicurezza e la stabilità dei cavi legatiLe condizioni specifiche dell'ambiente operativo devono essere consultate con il MYUAV per ottenere norme dettagliate prima dell'acquisto.

5. **D: Come recuperare e mantenere gli UAV legati? **.
**A:** Il MYUAV può essere dotato di un sistema di recupero automatico o semiautomatico per atterrare in sicurezza e recuperare il UAV equipaggiato, se necessario,durante l'esecuzione di controlli di manutenzione regolari delle apparecchiature di generazione di energia sul droneIl processo di manutenzione può comprendere l'ispezione dell'integrità e la riparazione del corpo del drone, del sistema di alimentazione, delle apparecchiature di generazione di energia e dei cavi collegati.

Anche in questo caso le informazioni di cui sopra si basano sull'applicazione generale della tecnologia dei droni collegati.per favore contatta direttamente l'azienda per le ultime e più accurate descrizioni dei prodotti, parametri di prestazione e supporto al servizio.
