Caratteristiche tipiche
Drone adattivo
| Altitudine di volo di supporto | ≥ 200/300 m (cavo allacciato 220/300 m, lunghezza di sicurezza riservata) |
| Peso di sostegno al decollo | 40-55 kg (l'efficienza energetica dei droni varia, questi dati sono solo di riferimento) |
| Durata del volo di supporto | ≥ 48h (il sistema può supportare una durata di lavoro che dipende dalla struttura e dalla resistenza alla fatica elettrica del drone) |
Caratteristiche funzionali
| Funzione di ritiro e rilascio del cavo: seguire il decollo e l'atterraggio del drone per ritirare e rilasciare in modo sincrono il cavo di ormeggio, regolare in modo adattativo la tensione,e ritirare manualmente il cavo in caso di perdita di potenza. |
| Funzione di protezione: protezione da sovratensione di ingresso e sottotensione, sovratensione di uscita, sovratensione, cortocircuito, protezione da sovratemperatura, eliminazione dei guasti e recupero automatico. |

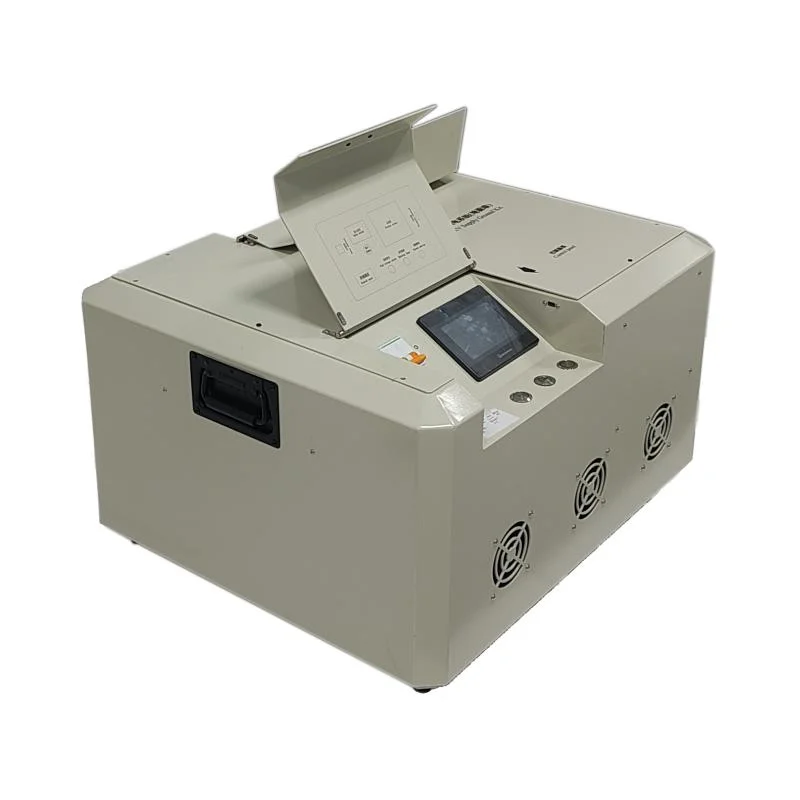

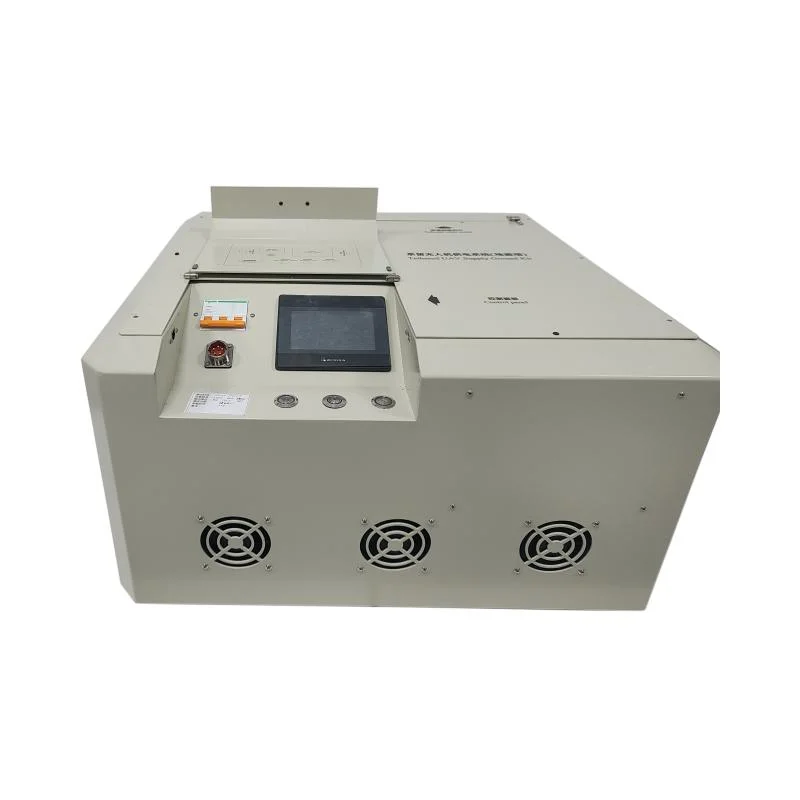

| Funzione di visualizzazione dei dati: lo schermo touch da 4,0 pollici visualizza dati quali tensione, corrente, temperatura, lunghezza della presa, data, ora, registri di funzionamento, registri di guasti e informazioni sullo stato di funzionamento. |
| Funzione di impostazione e regolazione: lo schermo di visualizzazione supporta la impostazione e la regolazione della velocità di raccolta del filo, della tensione di raccolta del filo, della tensione di rilascio del filo, dei contatori di sicurezza, della data e dell'ora,e supporta la commutazione tra display cinese e inglese. |
| Funzione di allarme di guasto: quando il sistema funziona male, lo schermo di visualizzazione si scorre per visualizzare le informazioni sul guasto e la luce dell'allarme di guasto lampeggia di rosso e fa un bip per avvisare. |
Parametri
| Articolo 2 | Parametri tecnici | |
| Temperatura ambiente | -20°C a 45°C (lavoro), -40°C a 65°C (mantenimento) | |
| Umidità relativa | 10-80% RH (lavoro), 5-90% RH (archiviazione) | |
| Altezza | ≤ 3000 m | |

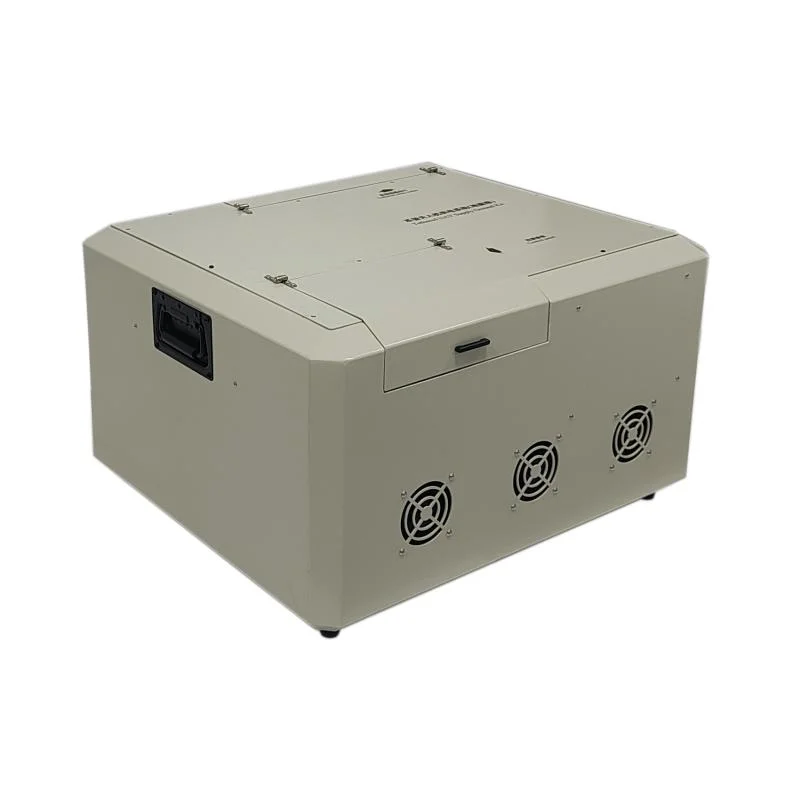

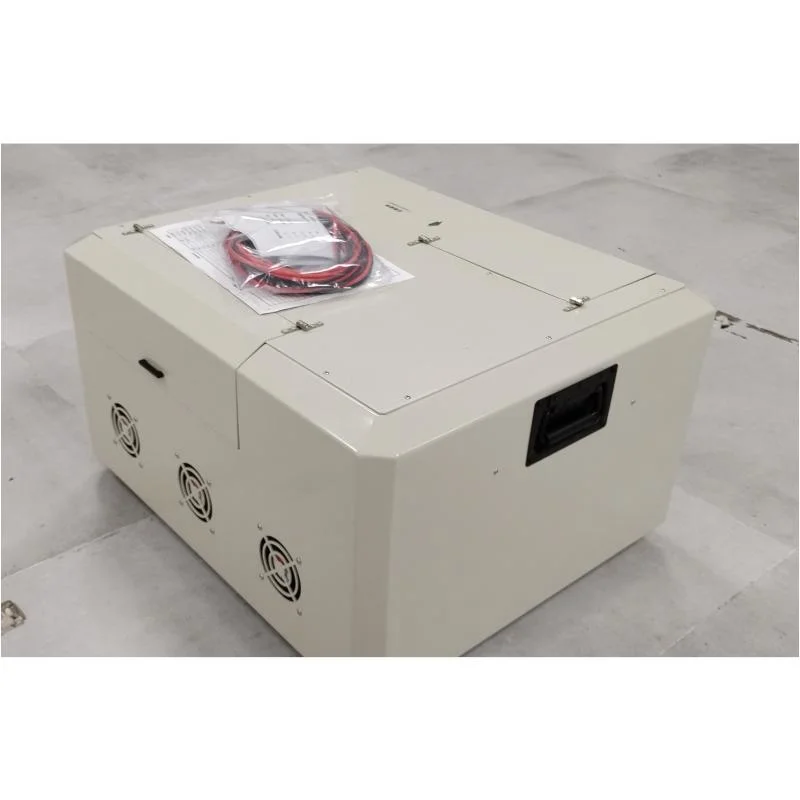

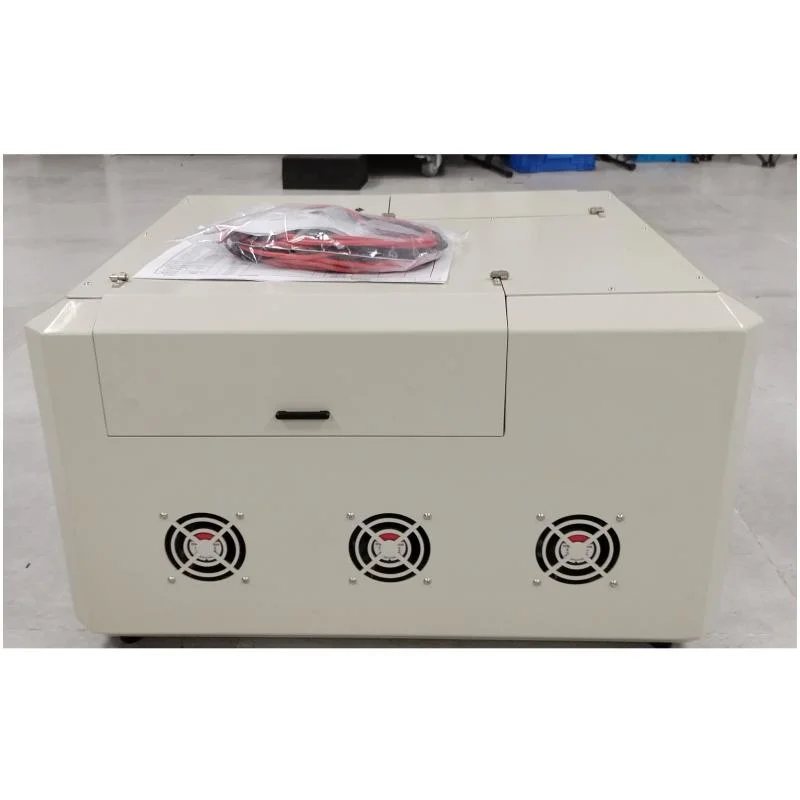

| Modulo di potenza di collegamento | Voltaggio di ingresso | 320-490Vac ampio range di ingresso, sistema trifase a cinque fili 380Vac/480Vac@45-65Hz |
| Voltaggio di uscita | 600~1000Vdc regolabile, 800Vdc predefinito di fabbrica | |
| Potenza di uscita | 15000W (output nominale a lungo termine), 20000W (valore di picco ≤ 30 s) | |
| Lunghezza del cavo di stoccaggio | cavo di stoccaggio standard di 220 m, che supporta un cavo di stoccaggio massimo ≥ 330 m | |
| Velocità di ritiro | 0-3m/s, regolabile | |
| Tensione di entrata/uscita della bobina | 0-20N, regolabile | |

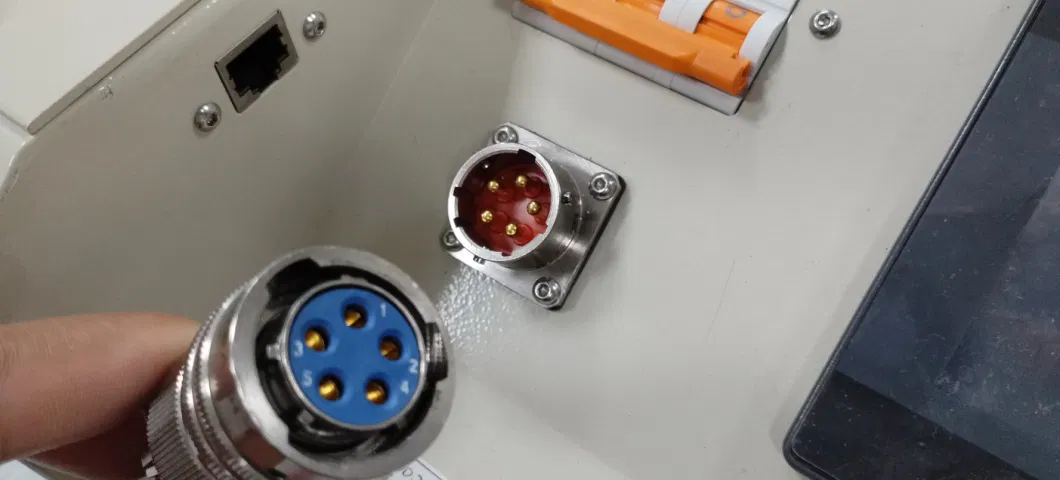

| Interfaccia | presa di ingresso per l'aviazione, porta FC in fibra ottica (facoltativo), porta di comunicazione di tipo C, connettore di uscita del cavo XT60 | |
| Apparecchi per il controllo delle emissioni | pulsante di accensione/spena ad alta tensione, pulsante di ritiro forte del cavo, interruttore dell'aria di ingresso, luce di allarme | |
| Dimensione | 645 × 550 × 350 ± 0,5 mm, esclusi i cuscinetti per i piedi | |
| Peso | 36 ± 0,5 kg, compreso il cavo di 220 m | |

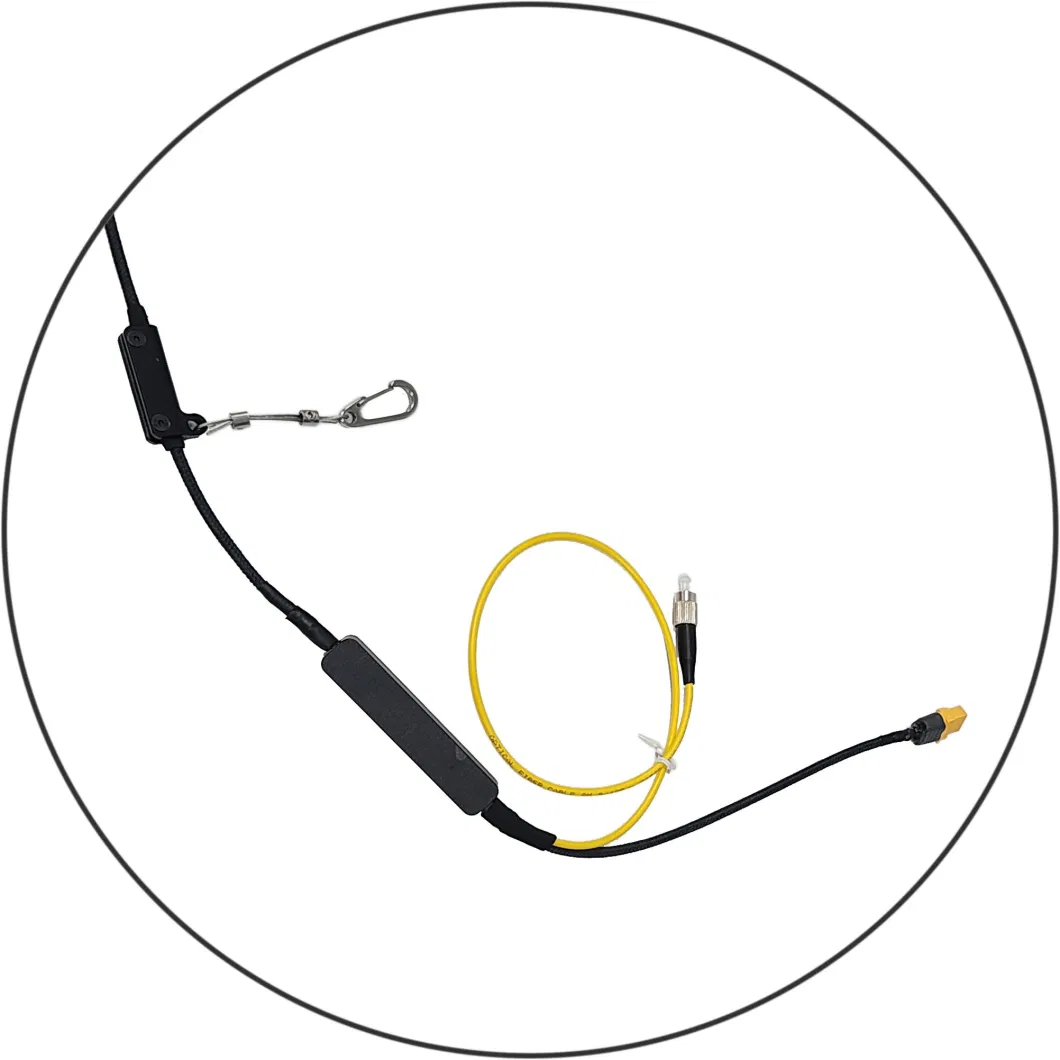

| Cavo di legame | Materiale | Leghe leggere resistenti alle alte temperature, strato di isolamento fluoroplastico composito, strato di fibre tessute di grado aeronautico ad alto modulo di trazione |
| Fibra ottica | Il cavo legato è un cavo composito optoelettronica, che contiene fibra ottica mono-mode strettamente imballata e può essere opzionalmente dotato di comunicazione in fibra ottica | |
| Corrente | 15-20A | |
| Resistenza a corrente continua | 2.3 ± 0,1 Ω, circuito a 100m@20 oC | |
| Resistenza alla trazione | ≥ 300 kg, resistente a ripetuti ritratti e tempi di rilascio ≥ 1000 volte | |
| Resistenza dell'isolamento | ≥ 3000Vdc, senza interruzione per 1 minuto | |
| Lunghezza del cavo | 220/330±2m, supportando lunghezza di linea personalizzata | |
| Diametro esterno | 5.0 ± 0,2 mm | |
| Peso | 2.9 ± 0,1 kg/100 m | |

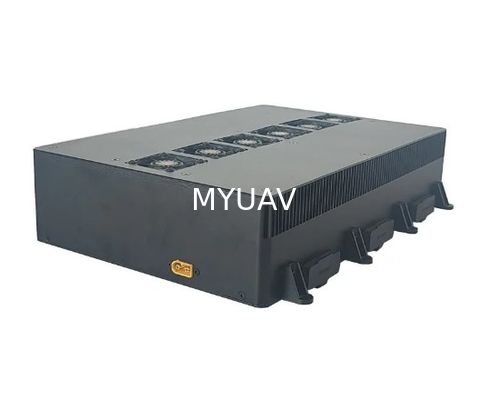

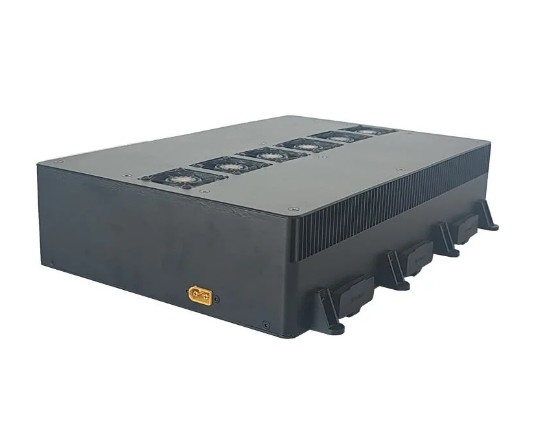

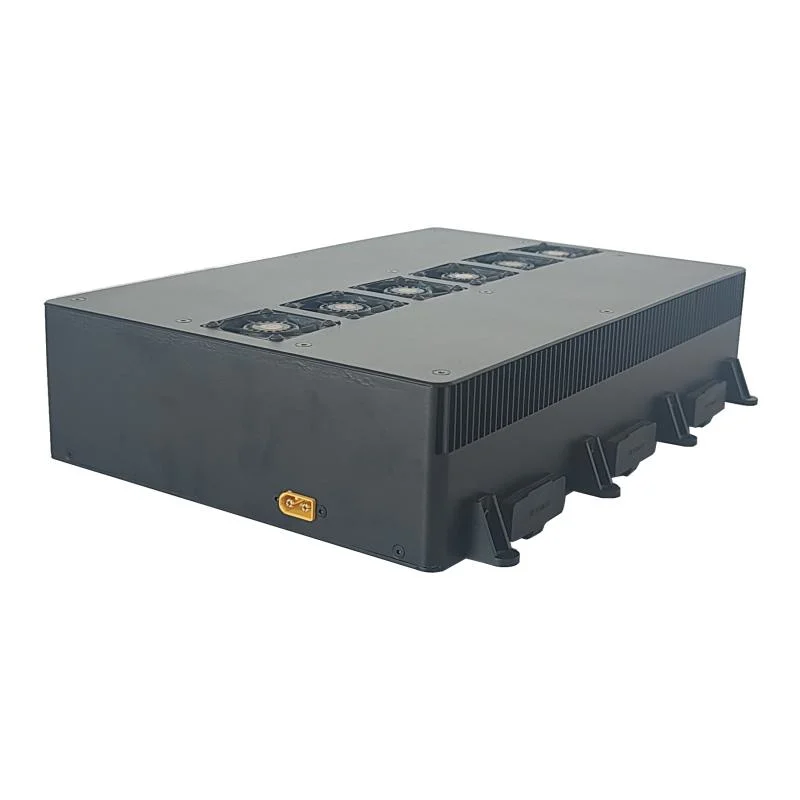

| Modulo aereo | Voltaggio di ingresso | 600-830Vdc di ampio raggio di ingresso |
| Voltaggio di uscita | 50 ± 0,5Vdc, uscita a tensione costante, supporto per la personalizzazione della tensione | |
| Potenza di uscita | 12000W (potenza nominale a lungo termine), 15000W (valore massimo ≤ 10 s) | |
| Funzione di protezione | Protezione contro sovratensione di ingresso e sottotensione, sovratensione di uscita, sovratensione, cortocircuito e sovratemperatura | |
| Funzione di comunicazione | La comunicazione CAN fornisce dati di tensione, corrente, temperatura e altri dati nonché informazioni sullo stato di funzionamento | |
| Voltaggio di isolamento | 3000V (Vin-Vout), 1min, corrente di perdita ≤ 5mA, nessun guasto, flashover o fenomeno corona | |
| Metodo di installazione | Altri apparecchi per la trasmissione di informazioni | |
| Metodo di dissipazione del calore | Dissipazione termica attiva da ventilatore esterno, raffreddamento forzato con condotto d'aria riservato | |
| Interfaccia | input XT60, output XT90 × 6 | |
| Livello di protezione | Protezione IP54 | |
| Dimensione | 302 × 200 × 68 ± 0,5 mm, esclusi i cuscinetti di montaggio | |
| Peso | 4300 ± 100 g, esclusi i connettori esterni | |
1Se non diversamente specificato, tutti i dati di cui sopra sono sottoposti a prova a Ta=25 oC, umidità <75%, input nominale e carico nominale.
2. A causa di limitati spazi, nella tabella ci sono dati incompleti. Se necessario, contattate il nostro personale commerciale per ottenerli.
Domande frequenti
1. **D: Qual è la centrale elettrica collegata del MYUAV? **.
**R:** La centrale elettrica collegata del MYUAV è una soluzione innovativa di generazione di energia ad alta quota che utilizza la tecnologia dei droni collegati per collegare un grande drone a una fonte di energia terrestre.Il drone porta una piccola turbina eolica o un pannello solare per volare in alto nel cielo, utilizzando risorse di vento o luce solare ad alta quota per generare elettricità, e poi rimanda l'energia a terra tramite cavi collegati.
2. **D: Come funziona la centrale elettrica collegata al MYUAV? **.
**A:** Il principio di funzionamento consiste principalmente nell'utilizzare il drone come piattaforma per elevarlo all'altezza che le tradizionali turbine eoliche non possono raggiungere, dove la velocità del vento è più stabile e forte,migliorando così l'efficienza della produzione di energiaL'UAV riceve una fornitura costante di energia elettrica attraverso cavi ad alta resistenza collegati al suolo per mantenere il volo dell'UAV e il funzionamento delle apparecchiature di generazione di energia.
3. **D: Quanto è efficiente la centrale elettrica collegata al MYUAV? **.
**A:** Poiché i dati effettivi dipendono dal modello specifico di UAV e dalla configurazione dell'apparecchiatura di generazione di energia,Il MYUAV potrebbe aver aumentato la produzione di energia per unità di superficie attraverso l'uso efficiente delle risorse eoliche o solariRispetto alle tradizionali centrali elettriche terrestri, l'energia eolica o solare ad alta quota ha un potenziale di generazione di energia superiore per unità di superficie.Ma i dati esatti sull'efficienza devono riferirsi agli indicatori di prestazione del prodotto forniti dalla società MYUAV..
4. **D: In quale ambiente possono funzionare le centrali elettriche collegate al MYUAV? **
**A:** Le centrali elettriche collegate del MYUAV dovrebbero essere in grado di funzionare in condizioni meteorologiche sicure, ad esempio evitando condizioni meteorologiche estreme,assicurando la sicurezza e la stabilità dei cavi legatiLe condizioni specifiche dell'ambiente operativo devono essere consultate con il MYUAV per ottenere norme dettagliate prima dell'acquisto.
5. **D: Come recuperare e mantenere gli UAV legati? **.
**A:** Il MYUAV può essere dotato di un sistema di recupero automatico o semiautomatico per atterrare in sicurezza e recuperare il UAV equipaggiato, se necessario,durante l'esecuzione di controlli di manutenzione regolari delle apparecchiature di generazione di energia sul droneIl processo di manutenzione può comprendere l'ispezione dell'integrità e la riparazione del corpo del drone, del sistema di alimentazione, delle apparecchiature di generazione di energia e dei cavi collegati.
Anche in questo caso le informazioni di cui sopra si basano sull'applicazione generale della tecnologia dei droni collegati.per favore contatta direttamente l'azienda per le ultime e più accurate descrizioni dei prodotti, parametri di prestazione e supporto al servizio.
