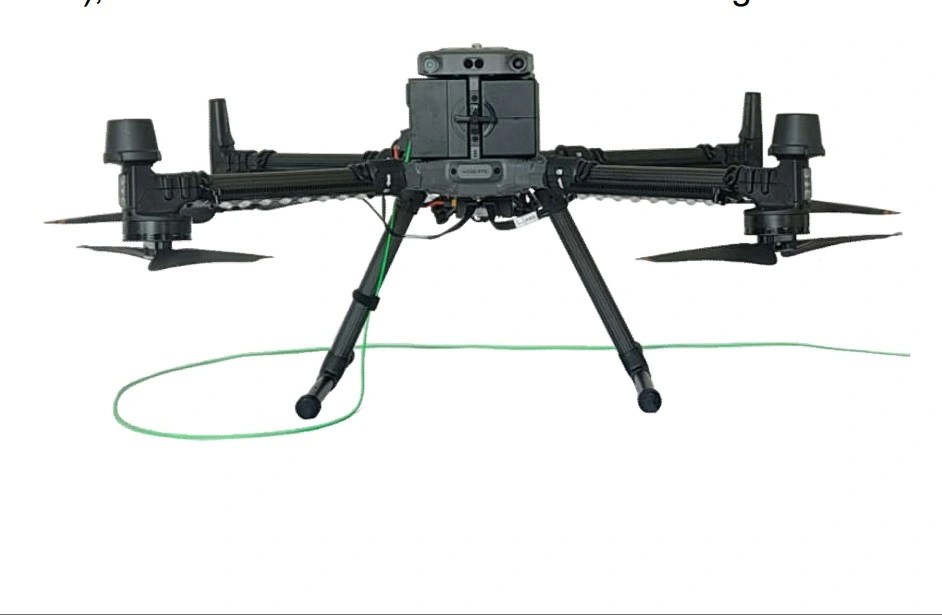

MYUAV Nuova versione Dji M300 M350 Drone a filo legato

Nuova versioneDJIM300M350 filo di drone legato


Sistema di alimentazione con dronepuò essere cpersonalizzato in base alle vostre esigenze particolari.

La lunghezza del cavo può essere personalizzata da 33-330 m.
Il cavo a fibra ottica è disponibile.
Il sistema è compatibile con tutti i droni multi-rotore con MTOW 5-110 kg.

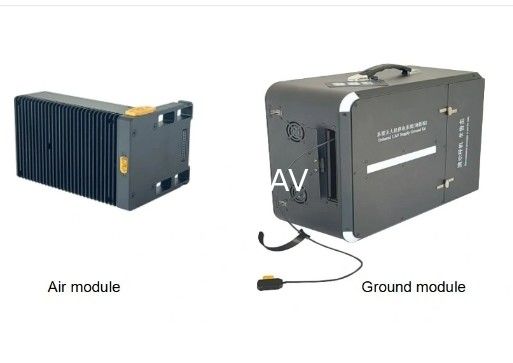

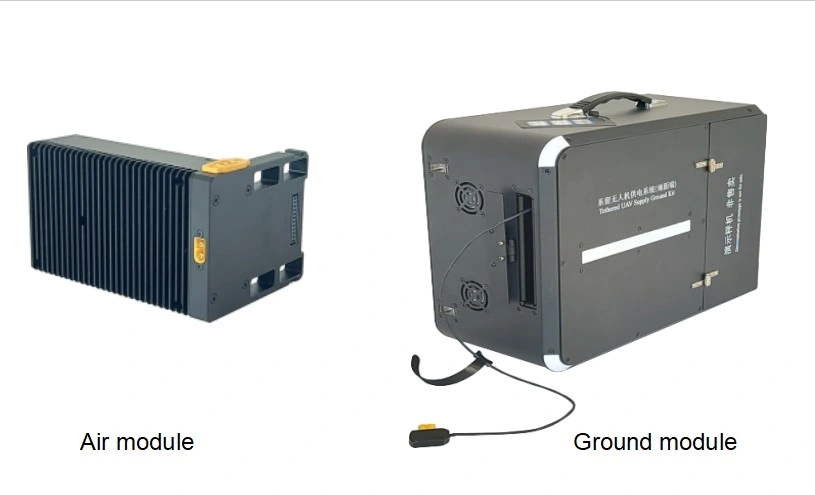

Unità di alimentazione TPS110M-M300/M350 per drone DJI M300 M350

1.Caratteristiche ambientali

1) Temperatura ambientale: -20°C a 45°C (lavoro), -40°C a 65°C (immagazzinamento).
2) Umidità relativa: 10-80% RH (lavoro), 5-90% RH (immagazzinamento).
3) Altitudine: 0-3000m.

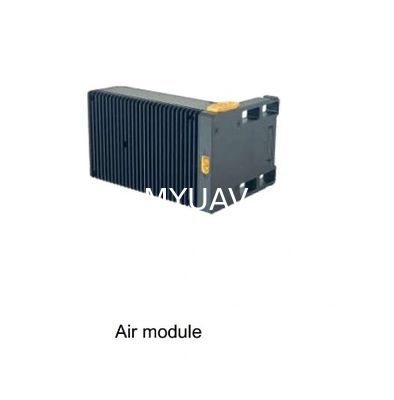

2.Ariamoduloalimentazione elettricaper Tether Drone DJI M300 M350

1) Voltaggio di ingresso: 600-830 Vdc, ingresso di ampia gamma.
2) Tensione di uscita: 51,5 ± 0,5 Vdc, tensione di uscita costante, supporto per la personalizzazione della tensione.
3) Potenza di uscita: 3000 W (potenza nominale a lungo termine), 3500 W (valore massimo ≤ 10 s).
4) Funzione di protezione: protezione contro sovratensione e sottotensione di ingresso, sovratensione di uscita, sovratensione, cortocircuito e protezione contro sovratensione.
5) Metodo di installazione: installazione a presa e scarica, identica al metodo di installazione della batteria originale, i droni e le scatole per l'aviazione non richiedono alcuna modifica.

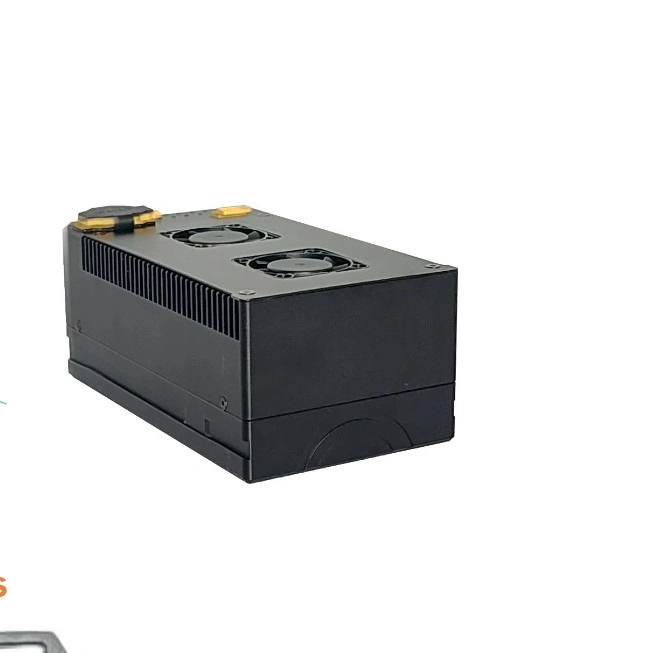

6) Metodo di dissipazione del calore: un ventilatore esterno dissipa attivamente il calore e un condotto d'aria riservato è il raffreddamento forzato.
7) Interfaccia: ingresso XT60, uscita interfaccia batteria (alimentato da droni), uscita XT60 (alimentato da illuminazione).

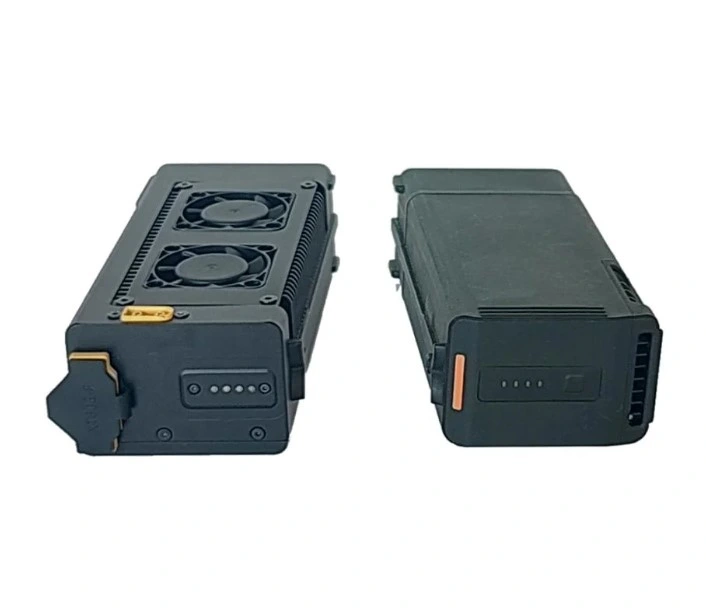

8) Dimensioni: 163 × 92 × 65 ± 0,5 mm (sostituire una batteria TB60 senza occupare spazio aggiuntivo di installazione).
9) Peso: 980 ± 20 g (sostituire una batteria TB60 da 1350 g per ridurre il peso al decollo del drone).
10) Livello di protezione: IP54.

3. Caratteristiche funzionali

Introduzione/uscita automatica: seguire il decollo e l'atterraggio dell'UAV per inserire/uscire i cavi in modo sincrono, regolare in modo adattativo la tensione,e premere manualmente il pulsante per ritirare il cavo mentre la corrente è tagliata.

Funzione di comunicazione: ha una funzione di comunicazione cablata con protocollo di porta seriale e supporta la funzione di comunicazione wireless con Bluetooth o protocollo di porta seriale wireless.

Funzione di protezione: protezione da sovratensione di ingresso e sottotensione, sovratensione di uscita, sovratensione, cortocircuito, protezione da sovratemperatura, eliminazione dei guasti e recupero automatico.

Funzione di visualizzazione dei dati: lo schermo touchscreen da 4,0 pollici visualizza dati quali tensione, corrente, temperatura, lunghezza della presa del cavo, data, ora, registri di funzionamento, registri di guasti e informazioni sullo stato di funzionamento.

Regolazione impostata: lo schermo di visualizzazione supporta la regolazione della velocità di avvolgimento del filo, della tensione di avvolgimento del filo, della tensione del rullo del filo, della lunghezza di sicurezza, della data e dell'ora,e supporta la commutazione tra display cinese e inglese.

Funzione di allarme di guasto: quando il sistema funziona male, lo schermo di visualizzazione si scorre per visualizzare le informazioni sul guasto e la luce dell'allarme di guasto lampeggia di rosso e fa un bip per avvisare.

Trasporto di attrezzature: con un design a zaino, lo zaino può essere dotato di un set completo di sistemi di legame, tra cui una scatola di legame, alimentazione del modulo d'aria, unità di illuminazione (facoltativo),altri accessoriIl peso complessivo è di 12 ± 0,5 kg.



4.Parametri

Articolo 2		Parametri tecnici
Temperatura ambiente		-20°C a 45°C (lavoro), -40°C a 65°C (mantenimento)
Umidità relativa		10-80% RH (lavoro), 5-90% RH (archiviazione)
Altezza		≤ 3000 m

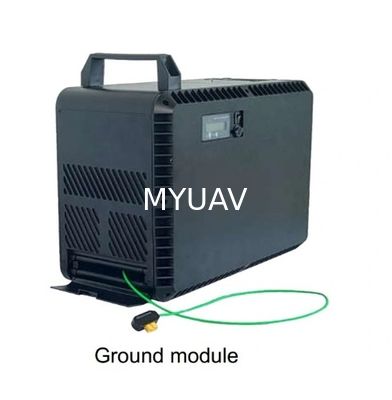

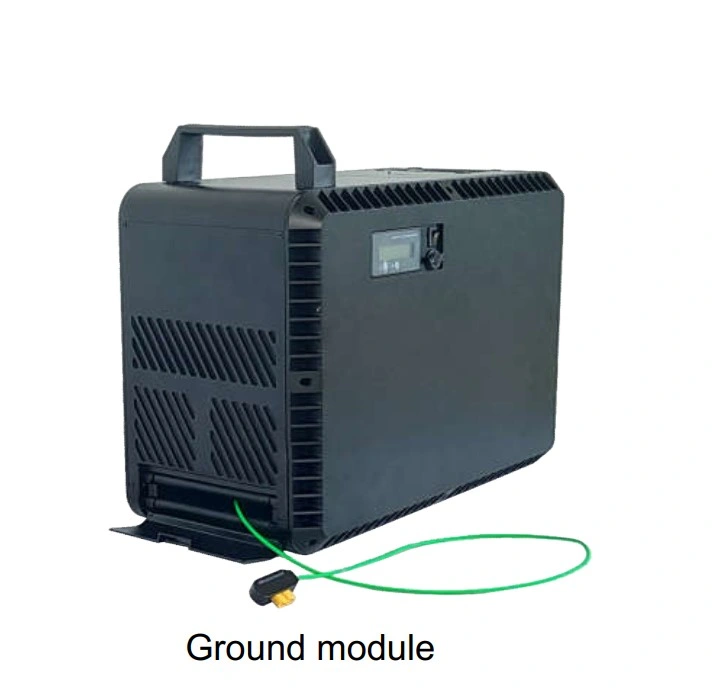

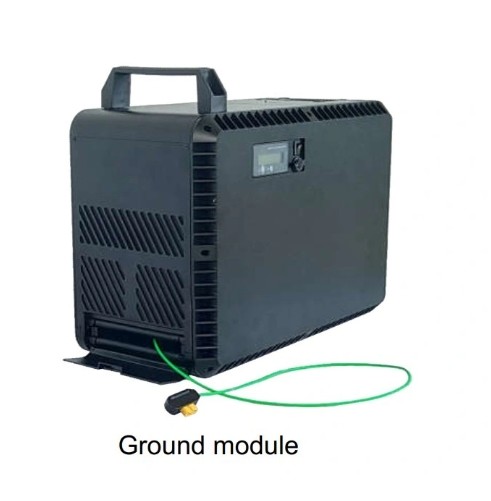

Modulo di potenza di collegamento	Voltaggio di ingresso	176-264Vac ingresso a ampio raggio, monofase 220Vac@45-65Hz
	Voltaggio di uscita	400~750Vdc regolabile, impostazione di fabbrica 750Vdc
	Potenza di uscita	3500W (output nominale a lungo termine), 3850W (valore di picco ≤ 30s)
	Lunghezza del cavo di stoccaggio	con supporto per cavo di stoccaggio massimo ≥ 120 m
	Velocità di ritiro	0-2m/s, regolabile
	Forza di trazione	0-10N, regolabile
	Interfaccia	presa di ingresso con interruttore, connettore di uscita del cavo XT60
	Tasti e interruttori	pulsante di accensione/spena ad alta tensione, pulsante di ritiro forte del cavo, luce di allarme
	Dimensione	360 × 280 × 165 ± 0,5 mm, esclusi i cuscinetti e le maniglie per piedi
	Peso	9.2 ± 0,2 kg, compreso il cavo di 110 m
Cavo di legame	Materiale	filo di rame placcato in argento, strato di isolamento fluoroplastico composito, strato tessuto in fibre di grado aeronautico ad alto modulo di trazione
	Corrente	3-5A
	Resistenza a corrente continua	10.5 ± 0,2 Ω, circuito a 100 m@20 oC
	Resistenza alla trazione	≥ 50 kg, resistente a ripetuti ritratti e tempi di rilascio ≥ 500 volte
	Resistenza dell'isolamento	≥ 3000Vdc, senza interruzione per 1 minuto
	Lunghezza del cavo	55/110 ± 2m, supportando lunghezza di linea personalizzata
	Diametro esterno	2.6 ± 0,2 mm
	Peso	1.2 ± 0,05 kg/100 m

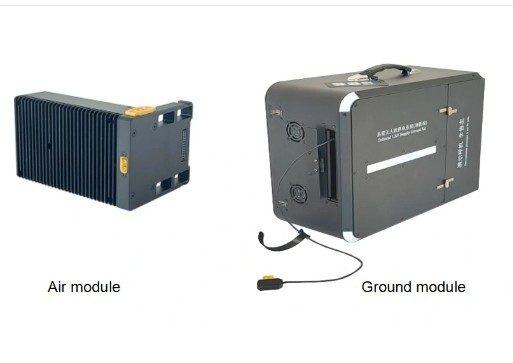

Modulo aereo	Voltaggio di ingresso	600-830Vdc di ampio raggio di ingresso
	Voltaggio di uscita	51.5 ± 0.5Vdc, tensione di uscita costante
	Potenza di uscita	3000W (output nominale a lungo termine), 3500W (valore di picco ≤ 10 s)
	Funzione di protezione	Protezione contro sovratensione di ingresso e sottotensione, sovratensione di uscita, sovratensione, cortocircuito e sovratemperatura
	Voltaggio di isolamento	3000V (Vin-Vout), 1min, corrente di perdita ≤ 5mA, nessun guasto, flashover o fenomeno corona
	Metodo di installazione	installazione plug-in, identica al metodo di installazione della batteria originale, senza alcuna modifica del drone e della scatola per l'aviazione
	Metodo di dissipazione del calore	raffreddamento naturale
	Interfaccia	Input XT60, output interfaccia batteria (alimentato da droni), output XT60 (alimentato da illuminazione)
	Livello di protezione	Protezione IP54
	Dimensione	158 × 92 × 110 ± 0,5 mm (sostituire una batteria TB60 senza occupare spazio aggiuntivo di installazione)
	Peso	960 ± 10 g



Parametri per gli obiettivi degli elementi
1Voltaggio di ingresso della scatola di terra: 176-264Vac ingresso a larga portata, monofase 220Vac.
2. tensione di uscita di alimentazione del modulo d'aria: 25,5 ± 0,3Vdc tensione di uscita costante. l'intero processo senza alcuna perdita di potenza.
3. Potenza di uscita dell'apparecchiatura: alimentazione del modulo aria ≥ 2000W, scatola di terra allacciata ≥ 3500W.
4Dimensioni dell'alimentazione del modulo d'aria: ≤ 156 × 75 × 48 mm, sostituire una batteria TB30 senza occupare spazio aggiuntivo di installazione.
5. Peso dell'alimentazione del modulo aria: ≤ 590 g, sostituire una batteria TB30 da 685 g.
6. Dimensioni della scatola di messa a terra: ≤ 360 × 260 × 180 mm.
7- Peso della scatola di terra per la legatura: ≤ 9,2 kg, che comprende 110 m di cavi per la legatura.
8- Dimensioni e peso del cavo: lunghezza ≥ 110 m, diametro ≤ 2,4 mm, peso ≤ 1,1 kg/100 m.
9. Rollo automatico in/out: seguire il decollo e l'atterraggio dell'UAV per rullire in/out i cavi in modo sincrono, regolare in modo adattativo la tensione e ritirare manualmente il cavo in condizioni di perdita di potenza.
10Funzione di protezione contro la sovraccarica: quando l'alimentazione del modulo dell'aria è alimentata da una sovraccarica, fornisce una protezione contro la caduta di corrente costante.L'uscita non deve essere direttamente spenta e può essere ripristinata da sola.
11. Funzione di comunicazione: la scatola di terra di attacco ha una funzione di comunicazione cablata di protocollo seriale e supporta la funzione di comunicazione wireless di Bluetooth o protocollo seriale wireless.
12. Funzione di visualizzazione dei dati: lo schermo sensoriale visualizza dati quali tensione, corrente, temperatura, lunghezza della presa, data, ora, registri di funzionamento, registri di guasti e informazioni sullo stato di funzionamento.
13- regolazione di impostazione: lo schermo di visualizzazione supporta la impostazione e la regolazione della velocità di raccolta del filo, tensione di raccolta del filo, tensione di rilascio del filo, contatori di sicurezza, data e ora,e supporta la commutazione tra display cinese e inglese.
14. Funzione di allarme di guasto: quando il sistema non funziona, lo schermo di visualizzazione scorre per visualizzare le informazioni di guasto e la luce di allarme di guasto lampeggia di rosso e fa un bip per avvisare.
15. Livello di protezione dell'apparecchiatura di sistema: alimentazione del modulo aria ≥ IP54, cassetta di terra di attacco ≥ IPx4.

16.Equipaggiamento di trasporto del sistema: design dello zaino, lo zaino può essere dotato di un set completo di sistemi di legame, inclusa una scatola di terra di legame, alimentazione del modulo d'aria, unità di illuminazione,e accessori completi, con un peso complessivo di ≤ 12,5 kg.

Per il sistema di alimentazione con drone, è possibile scegliere diversi tipi dal seguente modulo:

- Missioni di giorno e di notte.
- Relaio radio.
- Gestione delle crisi
- Protezione del sito
- Sorveglianza del traffico.
- Sicurezza degli eventi su larga scala
- Sorveglianza forestale
- Monitoraggio dell'industria
-Monitoraggio della qualità dell'aria

1- il veicolo aereo senza pilota (UAV) a più rotore è di certo pericolo e distruzione, un funzionamento improprio può causare lesioni personali o danni alla proprietà,si prega di utilizzare il prodotto in stretta conformità con il manuale d'uso
2L'operatore deve ricevere una formazione e un esame professionali, il personale non qualificato non deve manipolare questo prodotto
3Non essere ubriaco, affaticato o malato durante la manipolazione di questo prodotto
4. Deve mantenere il personale a distanza di sicurezza tra veicoli aerei senza pilota (UAV), costantemente per prevenire la possibilità di pericolo
5Per caso, volate sotto il peso di decollo sicuro.
6Per favore, non volare sotto condizioni di forte interferenza elettromagnetica.
7Si prega di seguire le leggi e i regolamenti locali e di non volare in una zona di divieto di volo.
8. Si prega di non avvicinarsi o toccare il motore o l'elica rotanti, in caso di taglio da parte delle eliche rotanti.
9. Si prega di caricare completamente le due batterie prima di installare al UAV e assicurarsi che la loro pressione differenziale è inferiore a 0,1 V
10. La batteria a lungo tempo non utilizzato, per favore conservare in un luogo asciutto ventilato con il 60% di energia elettrica
