MYUAV Nuovo modulo di alimentazione collegato per il drone DJI M3

Descrizione completa
Sistemi di droni collegati
Maggiore resistenza, dati sicuri e voli più sicuri.

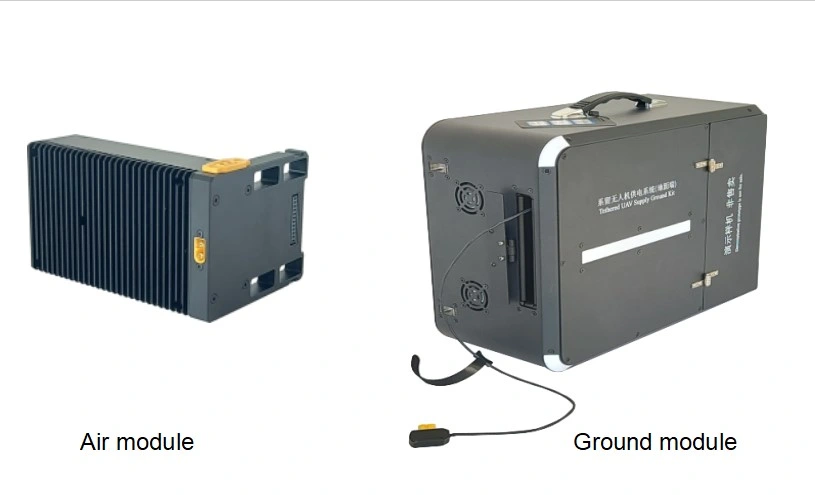

Il sistema di attaccamento dei droni per la serie di droni DJI, DJI Mavic 3 e Mavic 3 drone aziendale,DJI M30 drone,DJI M300 DJI Matrice 300 RTK,DJI Flycart30,il sistema DJI Tether comprendeva 2 parti, la centrale elettrica a terra con verricello integrato e il modulo di alimentazione di bordo, è utilizzato per la sorveglianza aerea a lungo termine, tempo massimo di alimentazione fino a 12 ore,24 ore.

La centrale di alta qualità di alluminio e il modulo di alimentazione di bordo, il cavo a tensione resistente e ad alta resistenza, il sistema di verricello automatico di raccolta e rilascio del cavo,specialmente il sistema di drone legato per DJI Mavic 3 e Mavic 3 drone aziendale è leggero e portatile e ha una forte protezione.

Specificità

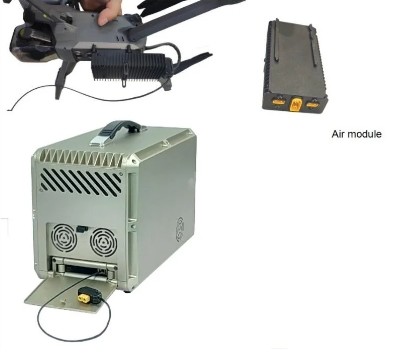

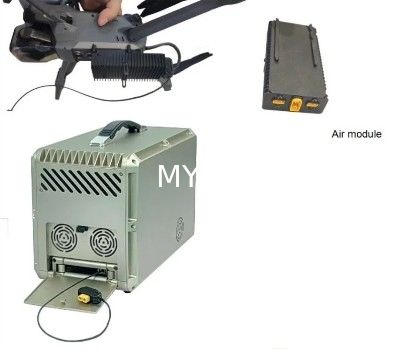

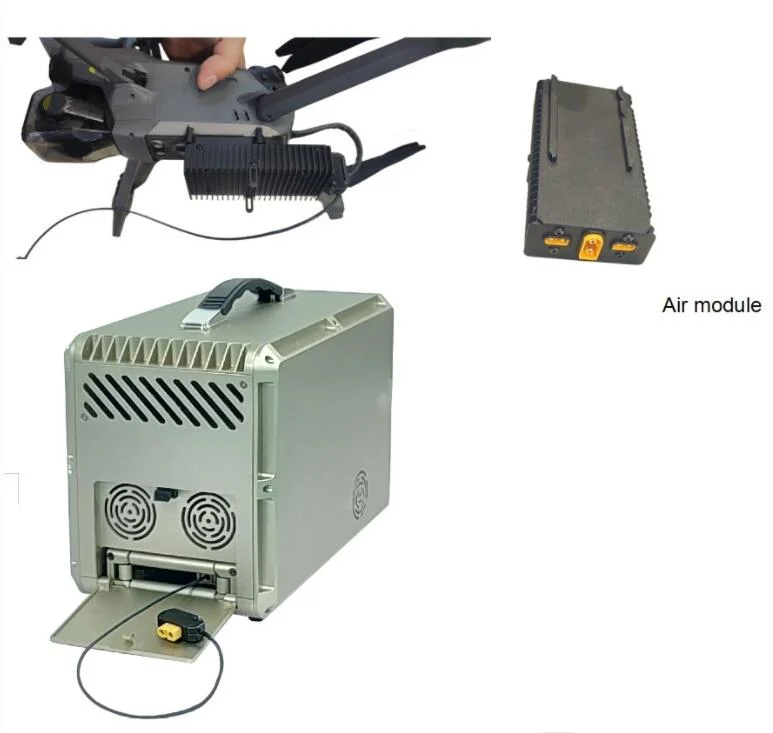

DJI Mavic 3 sistema di alimentazione collegato



Caratteristiche chiave

Altitudine di volo di supporto:	33 metrio 55 metri
Io...tensione di ingresso ndi modulo di potenza a terra	176-264Vac
Otensione di uscitadi modulo di potenza a terra	300~420Vdc regolabile
SIzee peso del modulo di alimentazione a terra	D265*W150*Altre sostanzemm, - 5 chili.
Otensione di uscitadi modulo Air	17.2 ± 0,2Vdc
Opotenza di uscitadi modulo Air	600 W
SIzee peso del modulo Air	D105*W56*H25210G.

Caratteristiche ambientali
1) Temperatura ambientale: -20°C a 45°C (lavoro), -40°C a 65°C (immagazzinamento).
2) Umidità relativa: 10-80% RH (lavoro), 5-90% RH (immagazzinamento).
3) Altitudine: 0-3000m.

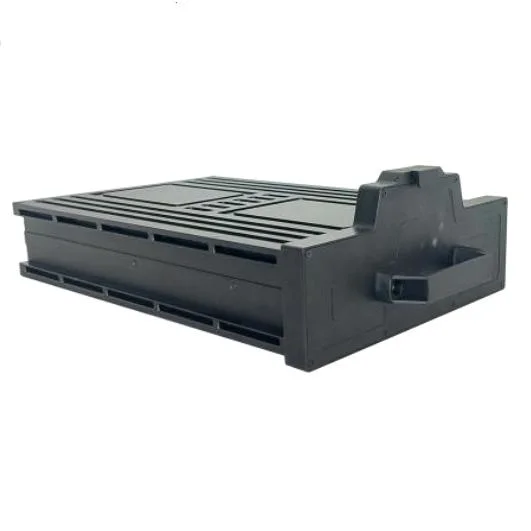

Fornitore di alimentazione del modulo aria
1) Voltaggio di ingresso: 330-430Vdc, ingresso di ampia gamma.
2) Tensione di uscita: 17,2 ± 0,2 Vdc, tensione di uscita costante.
3) Potenza di uscita: 600 W (potenza nominale a lungo termine), 800 W (valore di picco ≤ 10 s).
4) Funzione di protezione: protezione contro sovratensione e sottotensione di ingresso, sovratensione di uscita, sovratensione, cortocircuito e protezione contro sovratensione.
5) Metodo di installazione: scatto senza attrezzatura durante l'installazione.
6) Metodo di dissipazione del calore: dissipazione del calore passiva, raffreddamento naturale dell'aria dei denti di dissipazione del calore.
7) Interfaccia: presa di blocco per l'aviazione di ingresso, uscita XT30.
8) Dimensioni: 115 × 59 × 35 ± 0,5 mm, escluse le staffe di montaggio.
9) Peso: 300 ± 10 g, esclusi i connettori esterni.
10) Livello di protezione: IP54.

Cavo di legame
1) Materiale: filo di aviazione leggero e resistente alle alte temperature placcato d'argento, strato di isolamento fluoroplastico composito, strato di fibra tessuta di grado aeronautico ad alto modulo di trazione.
2) Corrente: 1,5-2A.
3) Resistenza a corrente continua: 26 ± 0,2 Ω, ciclo di 100 m @ 20 oC,
4) Resistenza alla trazione: ≥ 50 kg, resistente a ripetuti ritratti e tempi di rilascio ≥ 500 volte.
5) Tensione di isolamento: ≥ 3000 Vdc, senza guasti dopo 1 minuto.
6) Lunghezza del cavo: 33 ± 2 m, supportando lunghezza del cavo personalizzata.
7) Diametro esterno: 2,2 ± 0,1 mm.
8) Peso: 0,65 ± 0,05 kg/100 m.

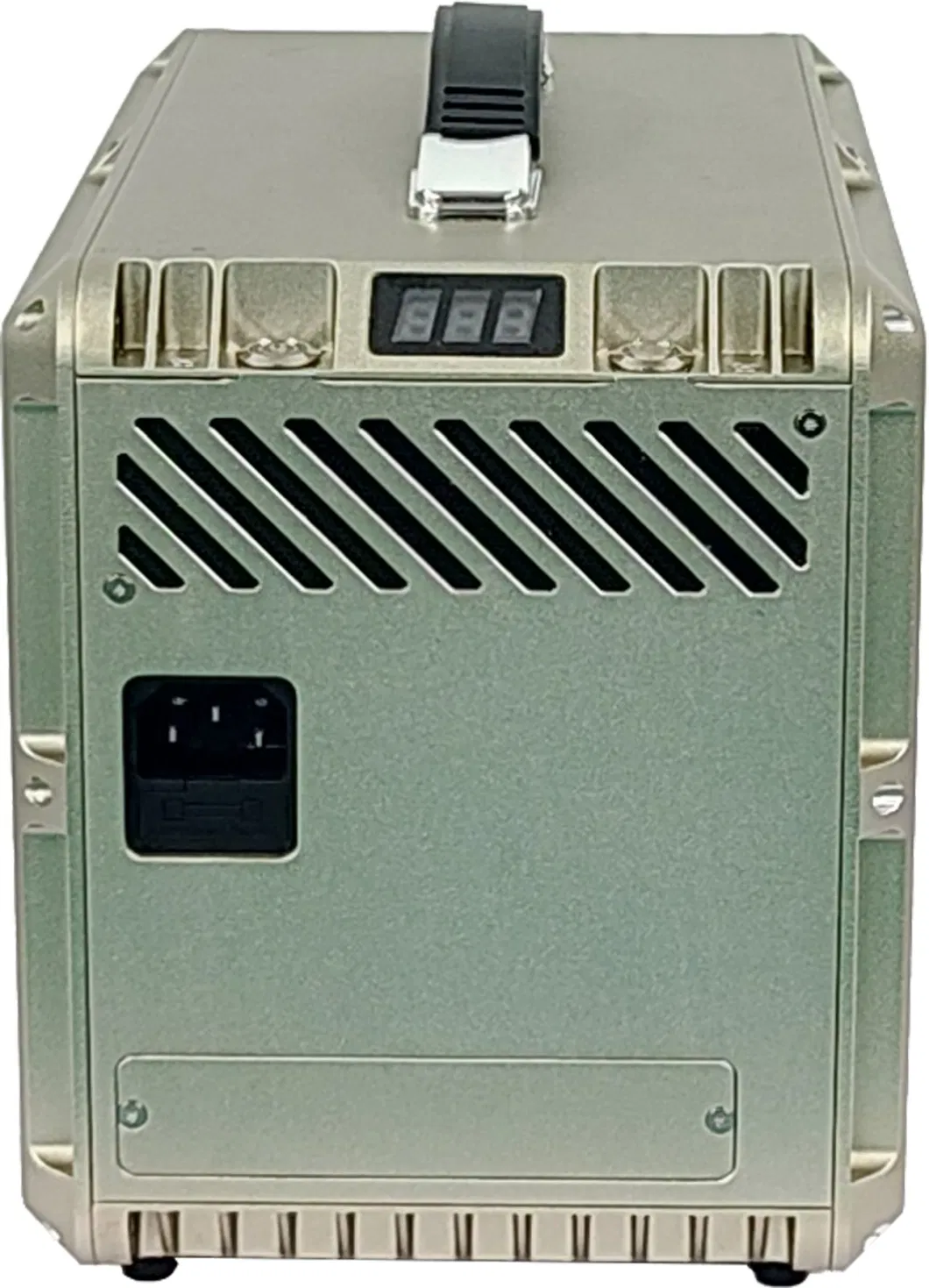

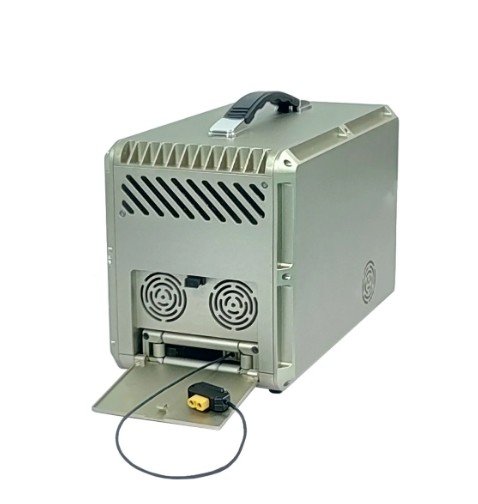

Casella di terra di legame
1) Voltaggio di ingresso: 176-264Vac ingresso a ampio raggio, monofase 220Vac @ 45-65Hz.
2) Voltaggio di uscita: 300~420Vdc regolabile, 400Vdc di fabbrica.
3) Potenza di uscita: 800 W (potenza nominale a lungo termine), 1000 W (valore massimo ≤ 30 s).
4) Lunghezza del cavo di stoccaggio: cavo di stoccaggio standard di 33 m, supportando un cavo di stoccaggio massimo ≥ 55 m.
5) Funzione di inserimento e uscita del cavo: inserimento passivo del cavo, premere a lungo il pulsante per inserirlo automaticamente e avvolgimento manuale in caso di perdita di corrente.
6) Funzione di protezione: protezione contro sovratensione di ingresso e sottotensione, sovratensione di uscita, sovratensione, cortocircuito e protezione contro sovratensione.
7) Funzione di allarme di guasto: la luce di allarme di guasto lampeggia di rosso e fa un bip per richiedere l'allarme.
8) Interfaccia: presa d'ingresso con interruttore, presa d'aviazione di blocco di uscita del cavo.
9) Buttoni: pulsante di accensione/spena ad alta tensione, bobina del cavo in pulsante forzato, lampada di allarme
10) Dimensione: 280 × 150 × 185 ± 0,5 mm, esclusi cuscinetti e maniglie.
11) Peso: 4,2 ± 0,1 kg, compreso il cavo di legame di 33 m.
12) Livello di protezione: IPx4.
13) attrezzature per il trasporto del sistema: design dello zaino, lo zaino può essere dotato di un sistema completo di legatura, compresa una scatola di terra di legatura, alimentazione del modulo d'aria, unità di illuminazione,altri accessori, con un peso complessivo di 5,0 ± 0,2 kg.

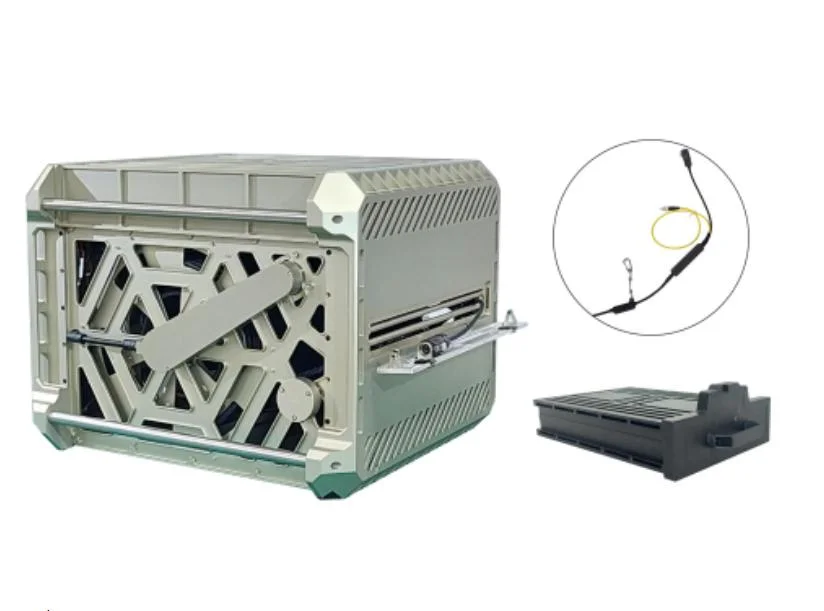

DJI M30 Tethering Drone System

Caratteristiche chiave

Altitudine di volo di supporto:	55m o 110m

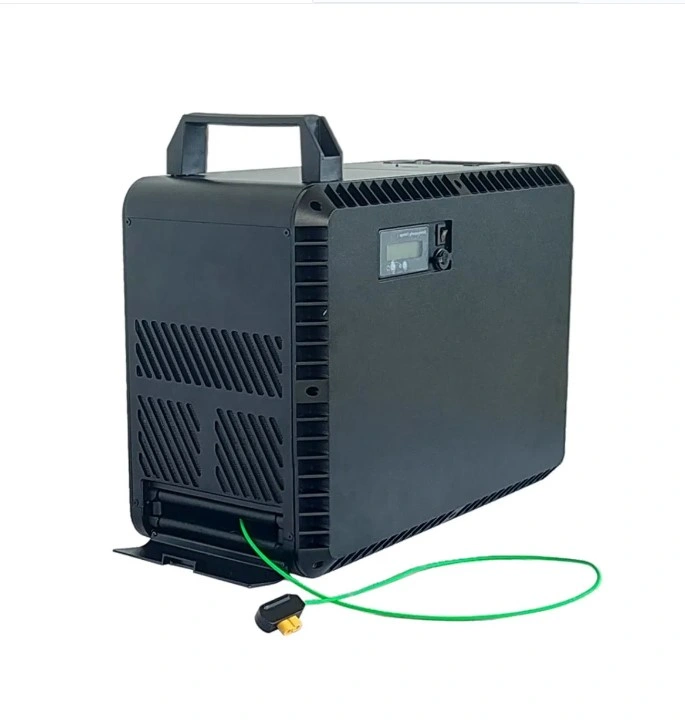

Voltaggio di ingresso del modulo di alimentazione a terra	176-264Vac
Voltaggio di uscita del modulo di alimentazione a terra	600-810Vdc regolabile
Dimensioni e peso del modulo di potenza a terra	360 x 180 x 260 mm, 9 kg.
Voltaggio di uscita del modulo Air	25.5 ± 0,2Vdc

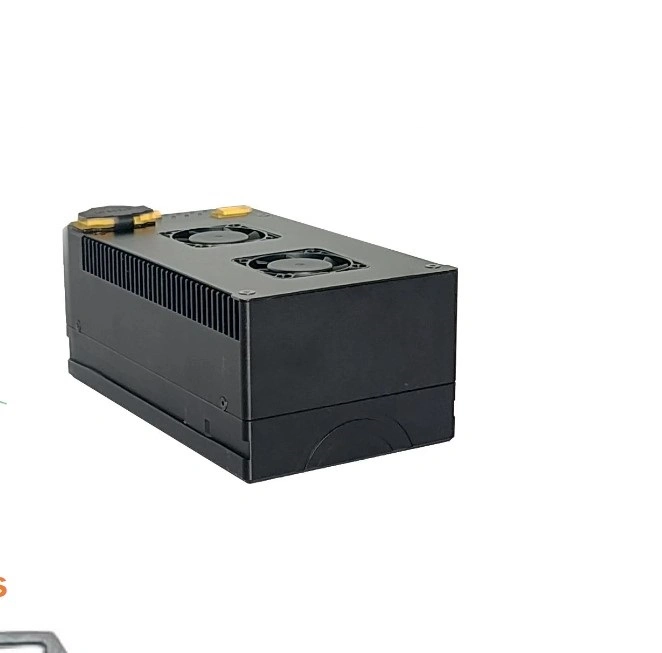

Potenza di uscita del modulo Air	2000 W
Dimensione e peso del modulo Air	156 × 75 × 48 mm, 570 G.

DJI M300/M350DroneStazione Tether

Caratteristiche chiave

Altitudine di volo di supporto:	55m, 110m o 160m
Voltaggio di ingresso del modulo di alimentazione a terra	176-264Vac
Voltaggio di uscita del modulo di alimentazione a terra	600~830Vdc regolabile
Dimensioni e peso del modulo di potenza a terra	360 x 280 x 165 mm, 9,2 kg.

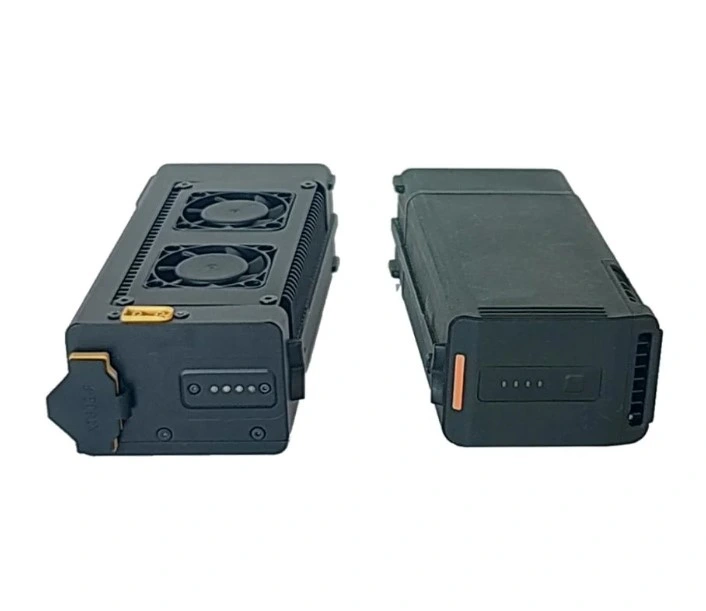

Voltaggio di uscita del modulo Air	51.5 ± 0,2Vdc
Potenza di uscita del modulo Air	3000 W
Dimensione e peso del modulo Air	158 × 92 × 110 mm, 960 G.



Sistema di alimentazione DJI Flycart30 Tether

Caratteristiche chiave

Altitudine di volo di supporto:	110 metri o 2200 metri
Voltaggio di ingresso del modulo di alimentazione a terra	176-264Vac
Voltaggio di uscita del modulo di alimentazione a terra	600~800Vdc regolabile
Dimensioni e peso del modulo di potenza a terra	600 x 570 x 460, 54 kg.
Voltaggio di uscita del modulo Air	59 ± 0,2 Vdc
Potenza di uscita del modulo Air	19200W
Dimensione e peso del modulo Air	468 × 308 × 142 mm,9.8 kg.



- Missioni di giorno e di notte.
- Relaio radio.
- Gestione delle crisi
- Protezione del sito
- Sorveglianza del traffico.
- Sicurezza degli eventi su larga scala
- Sorveglianza forestale
- Monitoraggio dell'industria
-Monitoraggio della qualità dell'aria

1- il veicolo aereo senza pilota (UAV) a più rotore è di certo pericolo e distruzione, un funzionamento improprio può causare lesioni personali o danni alla proprietà,si prega di utilizzare il prodotto in stretta conformità con il manuale d'uso
2L'operatore deve ricevere una formazione e un esame professionali, il personale non qualificato non deve manipolare questo prodotto
3Non essere ubriaco, affaticato o malato durante la manipolazione di questo prodotto
4. Deve mantenere il personale a distanza di sicurezza tra veicoli aerei senza pilota (UAV), costantemente per prevenire la possibilità di pericolo
5Per caso, volate sotto il peso di decollo sicuro.
6Per favore, non volare sotto condizioni di forte interferenza elettromagnetica.
7Si prega di seguire le leggi e i regolamenti locali e di non volare in una zona di divieto di volo.
8. Si prega di non avvicinarsi o toccare il motore o l'elica rotanti, in caso di taglio da parte delle eliche rotanti.
9. Si prega di caricare completamente le due batterie prima di installare al UAV e assicurarsi che la loro pressione differenziale è inferiore a 0,1 V
10. La batteria a lungo tempo non utilizzato, per favore conservare in un luogo asciutto ventilato con il 60% di energia elettrica

1. Cartografia, rilevamento e modellazione 3D
2- Controllo.
3. ispezione
4Consegna.
5. personalizzazione in base alle esigenze dell'applicazione e del cliente
