Controllo remoto a schermo di 11 pollici

Sistema di UAV a legame medio

Modello di sistema: M8

1.Configurazione del sistema

• UAV 14S
• Fornitore di alimentazione aereo da 8 kW 14S
• 380VAC, 200m stazione base UAS collegata

2.Parametri dei componenti

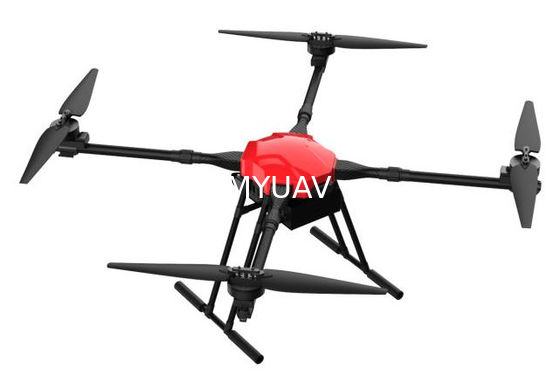

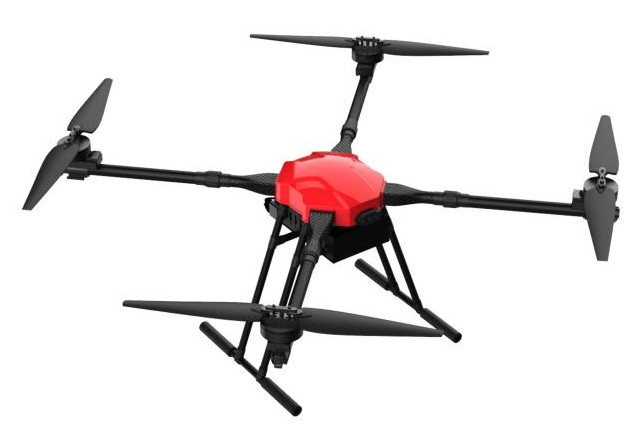

• UAV

- Sì.
Modello MH20
Materiale Fibra di carbonio + Lega di alluminio per l'aerospazio
Numero di rotori 4 rotori
Distanza tra le ruote ≤1550 ((±20)
Dimensioni di espansione (mm) 1250*1250*710
Dimensione pieghevole (mm) 750*750*710
Peso vuoto ≤13 kg ((senza batteria) 22 kg con batteria
Carico massimo ≤ 20 kg
Peso massimo al decollo ≤ 42 kg
Velocità massima di volo ≤ 18 m/s
Velocità massima di salita ≤ 5 m/s
Velocità massima di discesa ≤ 4 m/s
Altitudine massima di decollo 3000 m
Durazione in volo ≥35 min
Sistema di posizionamento GPS + RTK
Sistema di alimentazione Potenza FOC ad alta efficienza
Propellente di dimensioni 34 pollici
Batteria di potenza 14S 28000mAh*1
Caricabatterie Intelligente Super veloce
Controllo remoto schermo da 11 pollici
Tempo di attesa del telecomando 8-12 ore
Distanza di trasmissione 5 km-10 km (aggiornabile)
Velocità del vento di sicurezza ≤ 6
Temperatura di lavoro -20°C a 50°C
Grado di protezione del corpo IP65

• Aria PowerSin alto

- Sì.

Fornitura di energia a bordo	Parametro
Dimensioni esterne (con dissipatore di calore)	25.2 x 14.4 x 5.9 cm
Peso	2100 g
Potenza nominale	8 kW
Tensione di ingresso nominale	750VDC
Tensione di uscita nominale	58VDC / 14S
Durata del volo	24 ore (carico nominale, modalità di alimentazione collegata)
Efficienza di conversione	94%
Protezione da sovraccarico	Corrente di uscita superiore a 138 A, protezione automatica dell'alimentazione di bordo
Protezione da sovratensione	- Sì, sì.
Protezione da cortocircuito di uscita	Sì, recuperabile
Protezione da sovratemperature	120°C
Protezione contro i guasti di corrente	In modalità collegata, l'aeromobile può volare e atterrare normalmente se l'alimentazione viene interrotta durante il volo.
interfaccia Vo+ / Vo-(BAT+ / BAT-): connettore QS8 femmina *2 prese Porta di uscita CC per la connessione agli ingressi dei droni Collegare una delle prese alla batteria di bordo del drone per l'alimentazione di riserva Vin+ / Vin-: connettore maschio XT90 Input DC ad alta tensione per cavi collegati a stazioni base a terra

• Stazione base legata

- Sì.
