Modello di sistema:FC30X
Versioni:V04

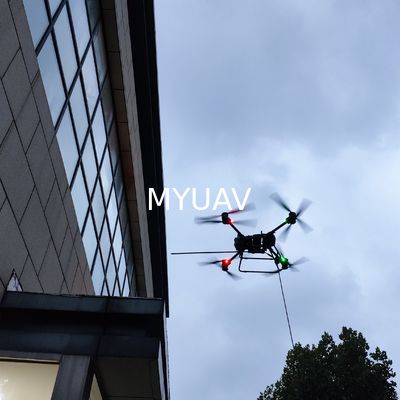

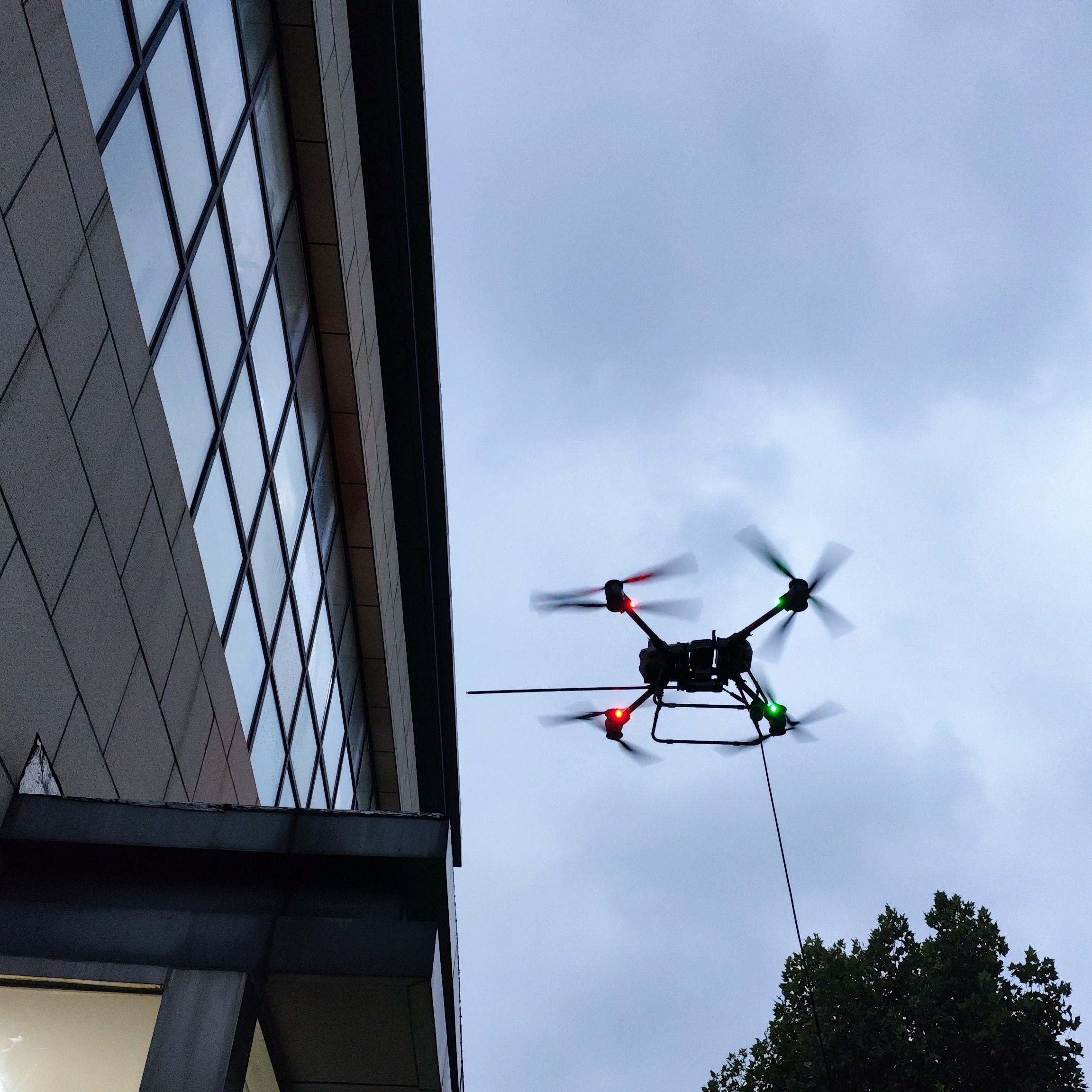

1.FC30 UAV in volo di lunga durata
La stazione di terra fornisce continuamente energia elettrica per i droni per 8 ore di volo, il che consente al lavoro di pulizia / spruzzatura di durare a lungo.
2.Moltiplici modi di fornire energia
20kw max. 380V alimentazione industriale, alimentazione del generatore.
3- Sicurezza elevata.
In caso di emergenza, la batteria di riserva può sostituire immediatamente l'alimentazione.
1Il sistema conserva solo l'interruttore di ingresso, l'interruttore ad alta tensione e il pulsante di recupero del cavo, che è semplice da usare e può essere dispiegato rapidamente.che possono migliorare notevolmente l'efficienza operativa e la sicurezza;
2. Il prodotto è integrato, ad alta densità di potenza, miniaturizzato, leggero, modulare e intelligente, facile da spostare e trasportare;
3L'alimentatore di bordo adotta lo schema di circuito del regolatore di tensione, ingresso di ampio raggio, uscita del regolatore di tensione costante,alimentazione continua e stabile (la batteria di riserva è utilizzata solo per un atterraggio forzato sicuro, e può essere configurato per avere una capacità sufficiente per un atterraggio sicuro), che supera la limitazione della durata del volo;
4L'alimentazione della stazione base adotta un circuito di isolamento per garantire la sicurezza della trasmissione di energia ad alta tensione.

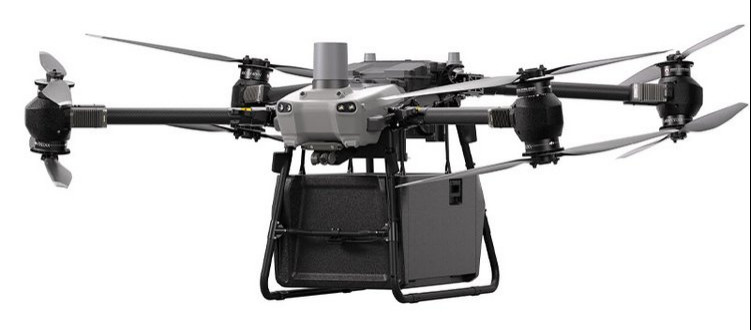

1.FlyCart 30 DJI drone
2Sistema di lavaggio/spruzzo del carico utile
3.FC30X Fornitore di alimentazione di bordo unitamente alla stazione base con cavo di 70 m
4.Pompa di terra da parte dei clienti
5.Min.200L Serbatoio dell'acqua e 380V min.20kw di potenza da parte dei clienti
DJI FC30 drone, parametri e configurazioni sono dettagliati sul sito web DJI
|
Pulizia Spruzzi Sistema di carico utile |
Tipo di ugello |
0° spruzzo diretto forte decontaminazione (removal stubborn) 15° Pulizia del vetro di settore (pulizia efficiente) Pulizia rotativa a 360° (rimozione delle superfici) |
| Pompa a terra | L'aria fuoriuscita 23,5 MPa / 235 bar | |
| Flusso massimo di spruzzo | 900L/ora | |
| Orario di lavoro | 8 ore |
| Stazione base integrata a terra | Disegno originale della batteria di alimentazione di bordo |
|
|
|
|
Indicatori di prestazione
1.1Caratteristiche ambientali
| Progetto | Parametri tecnici |
| Peso di decollo supportato | 120 kg |
| Altezza di volo supportata | 200 metri |
| Temperature di lavoro | -20°45°C |
| Temperature di conservazione | -40 ∼65°C |
| Umidità di lavoro | 10~80%RH |
| Umidità di stoccaggio | 5 ∼ 90%RH |
| Altezza | ≤ 2000 m |
1.2. Parametri tecnici
| Progetto | Parametri tecnici | |
| Stazione legata | Voltaggio di ingresso | Sistema a 3 fasi AC 380±10%, |
| Voltaggio di uscita | Fattore di torsione | |
| Potenza di uscita | 20 kW, massimo 30 kW | |
| Velocità di assorbimento | Regolabile a 0°3m/s | |
| Dimensione | L×W×H: dimensioni esterne di 68,6x44,8x49,2 cm | |
| Peso | 60 kg (compresi i cavi legati) | |
| Materiale | Leggia di alluminio per l'aviazione | |
| Cavo legato | Corrente di funzionamento | Max.20A |
| Resistenza alla trazione | ≥ 300 kg | |
| Lunghezza del cavo | 70 m-100 m | |
| Fornitore di alimentazione a bordo | Voltaggio di ingresso | 1000 V di corrente continua |
| Voltaggio di uscita | Dati di uscita regolati costanti in CC 14S 58.8V | |
| Potenza di uscita | 15 kW ((Potenza nominale a lungo termine) | |
| Dimensione | L×W×H:316×152×320 mm | |
| Peso | 8 kg | |
| Installazione | Sostituzione di una batteria per droni FC30, plug and play | |
| funzione protettiva | In modalità di alimentazione collegata, il veicolo può volare e atterrare normalmente se l'alimentazione è interrotta durante il volo. | |
| Protezione della batteria | Sì, può assorbire la forza elettromotrice inversa durante l'atterraggio per evitare di far saltare in aria la macchina, richiede una batteria completa prima dell'uso | |
| Dimensione del trasporto | 94*63*74cm G.W. 96kg | |
- Sì.Karcher HD 9/25G Classic con tubo di estensione di 50 m
Pressione massima (bar) 300
Pressione di lavoro (bar) 250
Flusso d'acqua (L/h) 900
Temperatura massima di ingresso (Celsius) 60
Dimensione (mm) 875*538*702
Peso netto (kg) 50
Carico di connessione (kW) 8.5
Serbatoio di olio (L) 6.5
