1.Breve introduzione
- FC30 UAV in volo di lunga durata
La stazione di terra fornisce continuamente energia elettrica per i droni per 8 ore di volo, il che consente al lavoro di pulizia / spruzzatura di durare a lungo.
- Vari modi di alimentazione
25kw max. 380V alimentazione industriale, alimentazione del generatore.
In caso di emergenza, la batteria di riserva può sostituire immediatamente l'alimentazione.
2.I punti salienti
3.Composizione del sistema

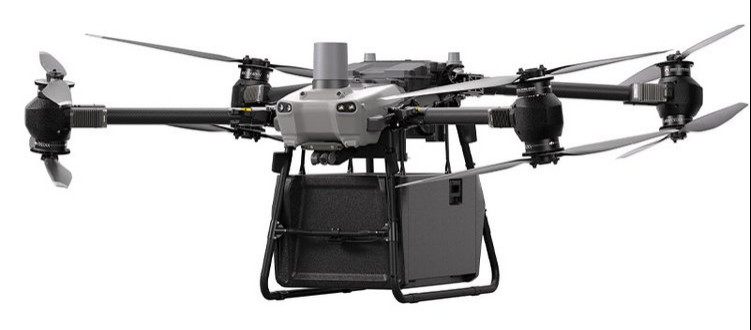

- FlyCart 30 drone DJI
- Sistema di carico utile
- FC30T Fornitore di alimentazione di bordo unitamente alla stazione base collegata a 240 m
- 380V min.25kw di potenza da parte dei clienti
4.Parametri dettagliati
DJI FC30 drone, parametri e configurazioni sono dettagliati sul sito web DJI
Stazione base integrata a terra
Modulo di potenza aerea
| Batteria originale di FC30 |
Modulo di potenza aerea Myuav |
| 316x152x279mm Stessa taglia |
| 110,3 kg |
6.5 kg ((riduzione del peso del 42%) |
| |
|
|
|
Indicatori di prestazione
1.1Caratteristiche ambientali
| PProgetto |
Parametri tecnici |
| SostenutoTAkeOpeso ff |
132 kg |
| Altezza di volo supportata |
240 metri |
| WorchiTemperature |
-20°45°C |
| Temperature di conservazione |
-40 ∼65°C |
| AlTitularità |
≤ 2000 m |
1.2. Parametri tecnici
| Progetto |
Parametri tecnici |
| TEterizzatistazione |
Voltaggio di ingresso |
Ac 380±10%, sistema a 3 fasi |
| Voltaggi di uscita |
Dc1000v nominale |
| Ouscitapower |
Capacità nominale 25 kW, massimo 30 kW |
| Assorbimentospisciare |
Regolabile a 0°3m/s |
| Dimensione |
L×w×h: dimensioni esterne di 68,6x44,8x49,2 cm |
| Wotto |
60 kg (compresi i cavi legati) |
| Materiale |
Leghe di alluminio per l'aviazione |
| TCavo eterizzato |
Corrente di funzionamento |
Max.20a |
| Taceto di siliciosTringth |
≥ 300 kg |
| Lunghezza del cavo |
Max.240m |
| Fornitore di alimentazione a bordo |
Voltaggio di ingresso |
Dc 1000v |
| Voltaggi di uscita |
Dc 14s 58.8v di potenza regolata costante e precisione ±1% |
| Ouscitapower |
20kw (potenza nominale a lungo termine) |
| Dimensione |
L×w×h:316×152×279mm come batterie originali |
| Wotto |
6.5 kg |
| Installazione |
Sostituzione di una batteria del drone fc30, plug and play |
| Funzione di protezione |
In modalità di alimentazione collegata, il veicolo può volare e atterrare normalmente se l'alimentazione è interrotta durante il volo. |
Carico utile
5.Procedura di funzionamento delle apparecchiature
- Controllare che l'attrezzatura sia completa: verificare che il corpo principale del drone, il dispositivo di pulizia, il sistema di controllo e le guardie siano intatti.
- Installare il dispositivo di pulizia: installare il dispositivo di pulizia sul corpo principale del drone e assicurarsi che sia saldamente collegato.
- Collegare l'alimentazione: collegare la batteria al telecomando e accendere l'interruttore di alimentazione.
- Controllare il volo del drone: utilizzare il telecomando per controllare il volo del drone, regolare l'altezza del volo, la velocità e la direzione secondo necessità.
- Inizia la pulizia: dopo aver determinato l'oggetto da pulire, accendi la pompa di pulizia e usa il drone per pulire il bersaglio.
6.Manutenzione delle attrezzature
Manutenzione giornaliera: dopo ogni utilizzo, il corpo principale del drone e il dispositivo di pulizia devono essere puliti per mantenere l'apparecchiatura pulita e ordinata.controllare se ci sono danni o scioglimento delle parti e trattarli in tempo.
Manutenzione regolare: si raccomanda di effettuare un'ispezione e una manutenzione completa delle apparecchiature una volta al mese, compresa la sostituzione di parti usurate e la pulizia dei circuiti interni.
7.Principi di utilizzo
- Quando in uso, l'alimentazione deve mantenere una buona ventilazione e una buona dissipazione del calore; il passaggio dell'aria dell'unità di modulo non deve essere bloccato;
- L'alimentazione deve essere utilizzata nelle condizioni ambientali specificate nel disciplinare;
- Non regolare il potenziometro nella fonte di alimentazione a volontà;
- non funzionano in presenza di gas volatili o ambienti infiammabili;
- In nessun caso togliere il coperchio esterno o toccare le parti interne;
- Per motivi di sicurezza, non effettuare solo la garanzia interna o la sostituzione delle parti;
- L'alimentatore deve essere isolato in modo sicuro durante l'uso e ogni lato deve essere distante almeno 8 mm dal rivestimento metallico esterno; se è inferiore a 8 mm,per rafforzare l'isolamento deve essere utilizzato un foglio di PVC di spessore superiore a 1 mm;
- Se notate fumo o odore sgradevole durante l'avvio o l'uso, spegnete immediatamente l'alimentazione.
8.Warranty
Il periodo di garanzia per questo prodotto è di 1 anno. Durante il periodo di garanzia, qualsiasi danno naturale durante l'uso normale sarà riparato gratuitamente dalla nostra azienda;
Tuttavia, se si verifica una delle seguenti condizioni, la garanzia non si applica:
1- Danni causati da riparazioni non autorizzate senza il permesso della società;
2- qualsiasi aggiunta o modifica;
3. Uso improprio o uso improprio;
- Condizioni ambientali anormali, che superano i requisiti di specifica, che causano danni;
5- Danni umani intenzionali;
6- danni causati da calamità naturali di forza maggiore.
9.Portata della riparazione
Se l'alimentazione non funziona normalmente durante il periodo di garanzia a causa di errori nei materiali o nella tecnologia di produzione, la nostra società fornirà una riparazione o sostituzione gratuita.Il servizio di riparazione comprenderà vari servizi di lavoro e eventuali adeguamenti o ricambi necessari.
10.Restrizioni
- Se il prodotto non viene confezionato nello stesso modo in cui è stato rimandato e viene danneggiato durante il trasporto, la garanzia non è valida.
- La nostra azienda non sarà responsabile per:
- Danni causati da incendi, terremoti, sommosse, guerre, attacchi terroristici, comportamenti di terzi e altri eventi;
- danni causati da un atto intenzionale o negligente del cliente, da un uso improprio o da un uso in altre condizioni anormali;
- Danni accidentali derivanti dall'uso o dalle prestazioni di questo prodotto [interruzione dell'attività, perdita di profitti aziendali (compresa la perdita di utilizzo dell'attrezzatura, costi di sostituzione di qualsiasi attrezzatura,dispositivi o servizi, o richieste da parte dei clienti)];
- eventuali danni causati dall'uso di un metodo diverso da quello specificato nel presente manuale;
- Indipendentemente dalle circostanze, come il funzionamento, la pulizia o la manutenzione, assicurarsi di rispettare le regole di sicurezza di cui al punto 7.Se le viola e provoca problemi di sicurezza oltre il progetto e la fabbricazione originali, la nostra azienda non sarà responsabile.
