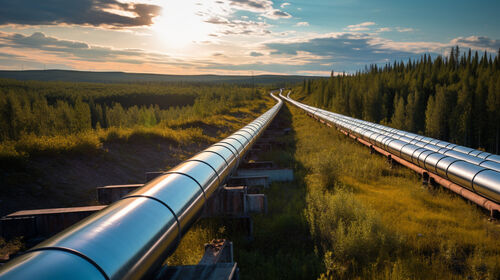

Applicazione del rivelatore laser di metano MYUAV DRONE per l'ispezione di condotte a lunga distanza di gas naturale

▶ La necessitàdell'ispezione del metano con laser MYUAV DRONE

Il rilevatore laser di metano MYUAV DRONE svolge un ruolo importante nell'ispezione di condotte di gas naturale a lunga distanza.effettuare il rilevamento delle perditeL'uso di un drone MYUAV dotato di un rilevatore laser di metano per l'ispezione consente di rilevare in modo rapido e accurato le perdite di gasdotti,migliorare l'efficienza delle ispezioniNel frattempo, le ispezioni con i droni MYUAV possono anche realizzare ispezioni di condotte di media e lunga distanza,coprire le zone difficilmente raggiungibili sul terreno e migliorare la copertura delle ispezioni.

Inoltre, il rilevatore laser di metano MYUAV DRONE presenta vantaggi quali la portabilità, la velocità, l'efficienza e il basso costo, che lo rendono una scelta ideale per l'ispezione di condotte a lunga distanza.

▶Visualizzazione del sistema

Utilizzando un software di stazione di terra per la pianificazione del percorso, è facile realizzare operazioni di ispezione di condotte di media e lunga distanza.lo stato attuale delle ispezioni e i dati di misurazione del metano possono essere visualizzati in tempo realeIn caso di perdita di gasdotti, l'apparecchiatura terminale avvierà automaticamente l'allarme e registrerà i dati (ora, coordinate, concentrazione di perdita,Foto in loco) per la generazione automatica di relazioni di ispezione in una fase successiva.

Strumento di telemetria laser del metano

Il prodotto LC30 PRO [5G versione] è la versione 5G del LC30 PRO. Attualmente, può essere montato su DJI M300RTK e M350RTKMYUAV DRONE per l'uso.I dati sulla concentrazione di metano raccolti dai sensori possono essere trasmessi alle app di controllo remoto o alle pagine web per la visualizzazione attraverso vari metodi di trasmissione come il modulo 5G DJI SDK. Controllo APP: Aprire l'icona del desktop Android e inserire l'interfaccia di accesso della APP Laser Methane.lo stato dei droni MYUAV e i dati di misurazione del metano possono essere visualizzati in tempo realeIn caso di perdita di gasdotti, l'apparecchiatura terminale avvierà automaticamente l'allarme e registrerà i dati (ora, coordinate, concentrazione di perdita,Foto in loco) per la generazione automatica di relazioni di ispezione in una fase successiva. Controllo web: monitoraggio e gestione unificati dei dati sul metano. in grado di chiamare mappe, passare da una vista 3D/2D/planare, visualizzare traiettorie di volo 3D, visualizzare i valori dei blocchi di colore,visualizzazione dei dati in tempo reale, punti di marcatura e misurazioni, statistiche delle aree anormali, posizionamento rapido, consultazione dei registri storici e rapporti di esportazione.

Metodi di monitoraggio

Gas di rilevamento: metano

Principio di rilevamento: tecnologia di spettroscopia ad assorbimento laser TDLAS

Modalità di rilevamento: tipo di scansione con inclinazione a pan, con raggio di scansione e velocità di scansione regolabili

Angolo di oscillazione: 1 °, 2 °, 3 °, 4 °, 5 ° facoltativo

Velocità di oscillazione: 1 giro al secondo, 1,5 giro al secondo, 2 giri al secondo

Volando sopra la condotta, il gimbal stabilizzato a tre assi mantiene la direzione dell'irraggiamento laser perpendicolare al suolo.e la proiezione dell' irraggiamento laser sul terreno è a forma di spirale, spazzando su una certa larghezza (circa 3-10m). come risultato, il MYUAV DRONE può coprire la gamma di condotte che deve essere ispezionata in un volo, compensare gli errori di posizione di volo,e catturare le masse d'aria che si allontanano dalla condotta.

▶Processo di ispezione

1Lavori preparatori

Prima dell'ispezione delle condotte, il drone deve prepararsi al decollo. L'operatore controlla il decollo del drone mediante un telecomando per garantire un decollo stabile.

2. Pianificazione dei percorsi di ispezione

L'interfaccia di modifica del percorso consente l'editing e la modifica dei percorsi.Per le zone di ispezione delle condotte, gli operatori possono pianificare in anticipo le rotte di ispezione per garantire che il drone MYUAV possa coprire completamente l'area del gasdotto ed evitare ostacoli e aree pericolose.

3. Provare i compiti

Dopo che l'aeromobile è entrato nella rotta di volo, durante il processo di ispezione viene eseguita una scansione laser nell'aria intorno al condotto.Una casella di informazioni sullo stato può essere visualizzata nella parte inferiore dello schermo, che comprende le informazioni relative agli aeromobili, le informazioni relative ai percorsi e le informazioni relative al rilevamento del metano.

Una volta rilevati dati anomali durante il volo, la posizione può essere contrassegnata a colori sulla mappa.

4. Analisi e comunicazione dei dati

Durante il volo, una volta rilevata una perdita di metano superiore alla soglia, il MYUAV DRONE scatta automaticamente foto e registra le informazioni pertinenti, come i valori di concentrazione attuali,numero di dati anomali, coordinate di longitudine e latitudine. MYUAV DRONE trasmette i dati raccolti di rilevamento del metano alla base, dove i professionisti analizzano i dati e generano rapporti di ispezione PDF,fornendo un importante riferimento per il funzionamento e la manutenzione del gasdotto.

▶Casi di relazione di monitoraggio

Dati dettagliati sul metano

Orario di inizio: 7 novembre 2023 23:00:24

Orario di fine: 7 novembre 2023 23:02:43

Numero dell'apparecchiatura: prova - metano

Dimensione della griglia di rilevamento: 30 metri * 30 metri (900 metri quadrati)

Numero di aree di rilevamento: 140

Dimensione dell'area di rilevamento: 126000 metri quadrati

Valore massimo del punto di dati di metano: 3000,00 ppm, longitudine e latitudine: xxx, xxx

[Metano] Valore minimo del punto di dati: 0,00 ppm, longitudine e latitudine: xxx, xxx

Dati dettagliati sull'intensità luminosa

Orario di inizio: 7 novembre 2023 23:00:24

Orario di fine: 7 novembre 2023 23:02:43

Numero dell'apparecchiatura: prova - metano

Dimensione della griglia di rilevamento: 30 metri * 30 metri (900 metri quadrati)

Numero di aree di rilevamento: 140

Dimensione dell'area di rilevamento: 126000 metri quadrati

[Intensità luminosa] Valore massimo del punto di dati: 20.00lx, longitudine e latitudine: xxx, xxx

[Intensità luminosa] Valore minimo dei punti dati: 0,00lx, longitudine e latitudine: xxx, xxx
