Visualizzazione dello schema di rilevamento delle perdite per gasdotti sotterranei utilizzando il rilevatore di metano MYUAV DRONE

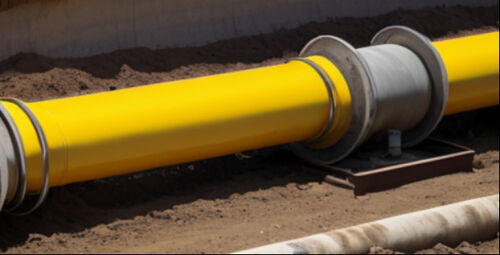

L'importanza dell'ispezione dei gasdotti sotterranei

Il gas è un gas infiammabile ed esplosivo, e il suo uso e la sua gestione sicuri sono fondamentali.e la sua sicurezza è direttamente correlata alla sicurezza e alla stabilità dell'approvvigionamento di gasAttraverso ispezioni regolari, i rischi per la sicurezza quali perdite, danni e blocchi possono essere rilevati e affrontati in modo tempestivo, prevenendo incidenti come perdite di gas ed esplosioni.Inoltre, l'invecchiamento delle condotte metropolitane sotterranee può portare a corrosione, invecchiamento e altri rischi per la sicurezza come perdite e rotture delle condotte.Per garantire il funzionamento sicuro delle condotte sotterranee, sono necessarie anche ispezioni periodiche per individuare questi pericoli nascosti e adottare le misure corrispondenti per la riparazione e la manutenzione.è particolarmente necessario effettuare ispezioni periodiche delle condotte di gas.

Limitazioni dell'ispezione precoce dei gasdotti sotterranei

Early detection methods used in the automatic flight inspection of the MYUAV DRONE route showed that the projection of point laser along the flight direction of the MYUAV DRONE on the ground was a lineIn generale, il diametro delle condotte ad alta pressione di gas naturale superava per lo più i 50 cm.l'errore di volo del MYUAV DRONE ha richiesto più voli avanti e indietro del MYUAV DRONE per coprire i condotti che necessitavano di ispezione, il che era molto scomodo.

Vantaggi del prodotto

Per compensare le limitazioni dei rilevatori laser di metano, è stato sviluppato un gimbal laser di scansione del suolo.con un gimbal stabilizzato a tre assi che mantiene la direzione dell'irraggiamento laser perpendicolare al suoloIl controllore di scansione controlla la rotazione del cardano e la proiezione dell'irraggiamento laser sul suolo assume una forma a spirale, che si estende su una certa larghezza (circa 3-10 m).Come risultato, il MYUAV DRONE può coprire l'intervallo di condotte che deve essere ispezionato in un volo, compensare gli errori di posizione di volo e catturare le masse d'aria che perdono la capacità di scorrere dal condotto,miglioramento del tasso di successo dell'efficienza della rilevazione e dell'ispezione in tempo reale.

LC30pro [versione 5G]

Il prodotto LC30 pro [versione 5G] ha progettato ottimizzazioni mirate in termini di volume, peso, consumo di energia e interferenze elettromagnetiche,che si rivolge alle caratteristiche di applicazione del MYUAV DRONEIl tempo di risposta di 25 millisecondi garantisce che il MYUAV DRONE possa mantenere un'uscita di dati stabile e affidabile anche durante il movimento ad alta velocità.elevata precisione di misura, basso limite di rilevamento e velocità di risposta rapida, e quasi non richiede manutenzione e calibrazione di misurazione in loco.

Rispetto ai tradizionali metodi di rilevamento elettrochimici, l'LC30pro [5G] è in grado di effettuare misurazioni senza contatto, rilevare rapidamente tracce di metano nell'aria,con una distanza di rilevamento massima di 150 metri e non influenzata da fattori ambientali quali la temperatura, umidità e pressione, ed ha una stabilità molto elevata.

Controllo APP: apri l'icona del desktop Android e inserisci l'interfaccia di accesso dell'app Laser Methane.lo stato dei droni MYUAV e i dati di misurazione del metano possono essere visualizzati in tempo realeIn caso di perdita di gasdotti, l'apparecchiatura terminale avvierà automaticamente l'allarme e registrerà i dati (ora, coordinate, concentrazione di perdita,Foto in loco) per la generazione automatica di relazioni di ispezione in una fase successiva.

Controllo web: monitoraggio e gestione unificati dei dati sul metano, in grado di richiamare mappe, passare da una visualizzazione 3D/2D/planare, visualizzare traiettorie di volo 3D, visualizzare i valori dei blocchi di colore,visualizzazione dei dati in tempo reale, punti di marcatura e misurazioni, statistiche delle aree anormali, posizionamento rapido, consultazione dei registri storici e rapporti di esportazione.

composizione del sistema

Il rivelatore laser di metano L30Pro [versione 5G] può attualmente essere montato su DJI M300RTK e M350RTKMYUAV DRONE per l'uso.Può trasmettere i dati sulla concentrazione di metano raccolti dal sensore a un'app o pagina web a controllo remoto per la visualizzazione attraverso vari metodi di trasmissione come il modulo 5G e DJI SDK.

Composizione strutturale

I moduli di emissione e ricezione del laser sono integrati all'interno della sonda e l'unità ricevente all'interno della sonda comprende un circuito di ricezione del segnale, un circuito di amplificazione,e un circuito di elaborazioneL'unità di elaborazione centrale adotta due processori, uno dei quali è un processore DSP utilizzato per le operazioni a virgola mobile, in grado di testare con precisione e rapidità la concentrazione di gas,mentre l'altro processore è utilizzato per il controllo funzionale, rilevamento dello stato, comunicazione e altre funzioni dell'intero sistema.assicurando che il diametro del punto sia inferiore a 20 cm oltre i 150 m, e assicurando che il segnale luminoso emesso sia sufficientemente forte da ridurre le interferenze dell'attracco della luce solare e migliorare il rapporto segnale/rumore.La parte esterna della sonda è costituita da un cardano a tre assi, un foro laser di misura, un foro laser di indicazione e una finestra di ricezione.

Composizione del piano di prodotto

Il sistema di ispezione laser dei condotti sotterranei di metano MYUAV DRONE è un sistema completo che comprende MYUAV DRONE, sensori LC30pro [5G] e centri di controllo a terra,lavorare insieme per ottenere un'ispezione efficiente delle perdite delle condotte sotterranee di gas.

Questo è il nucleo dell'intero sistema, responsabile dell'esecuzione delle attività di scansione LiDAR e rilevamento della concentrazione di metano.capacità anti-interferenza, e resistenza per adattarsi all'ambiente delle condotte sotterranee.

Sensore LC30pro [5G]: il DRONE MYUAV deve essere dotato di vari sensori, come i sensori del metano, in grado di monitorare in tempo reale la concentrazione di metano nelle condotte sotterranee.Se la concentrazione di metano supera il limite di sicurezza, il sensore suonerà un allarme.

Centro di controllo a terra: è un'altra parte chiave dell'intero sistema (compresa la parte di controllo del PC e la parte di controllo dell'APP), responsabile della ricezione dei dati trasmessi dal MYUAV DRONE,svolgimento di analisi e elaborazione dei dati, fornendo una base per la manutenzione e la riparazione delle condotte.
